刚柔交界开裂频发，软硬结合板如何突破 “脆弱关节” 难题？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：5发布日期：2025-05-06 09:43【大中小】

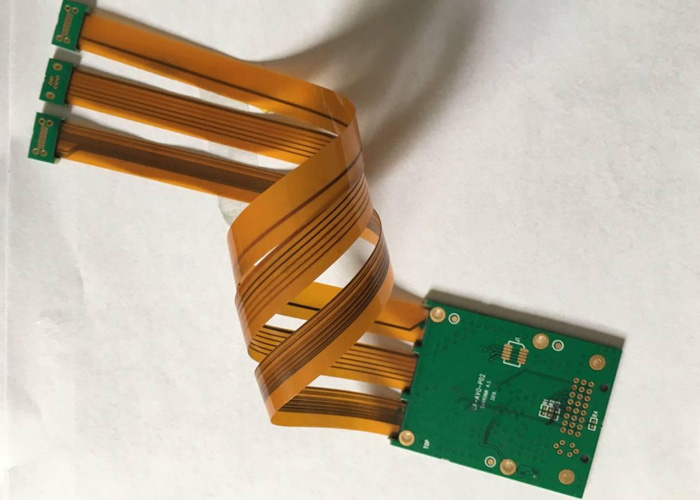

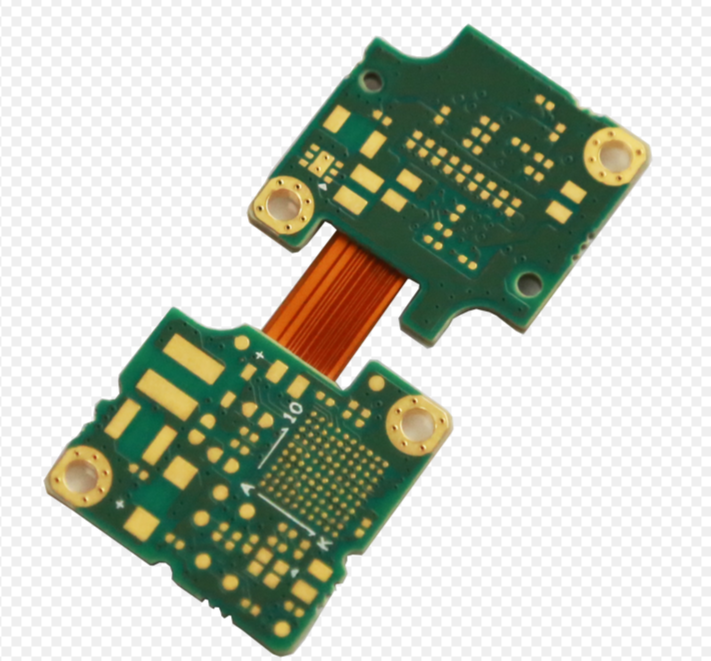

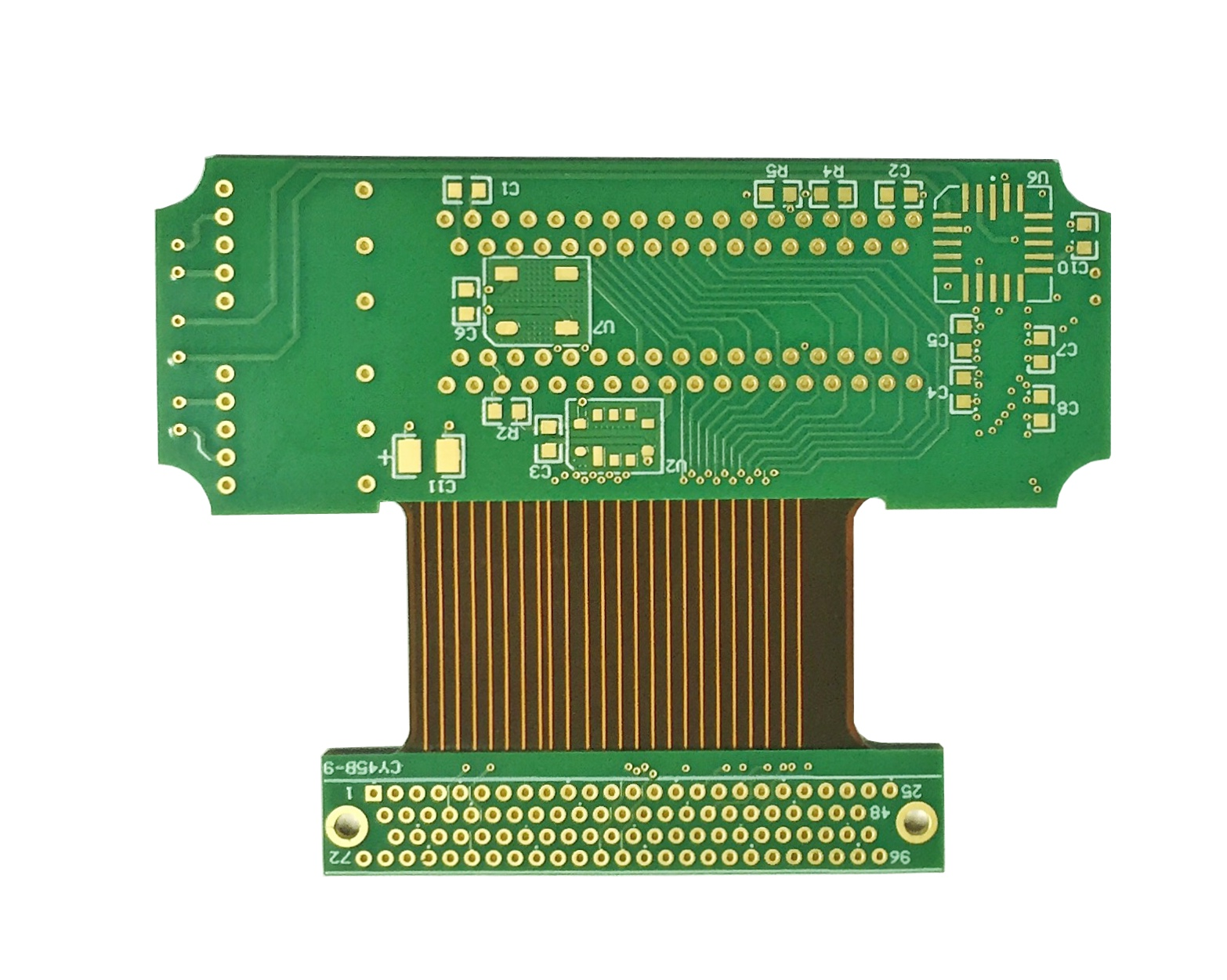

在电子设备小型化、多功能化的浪潮下，软硬结合板因兼具柔性电路板（FPC）的可弯折性与刚性电路板（PCB）的稳固支撑性，成为诸多电子产品的理想选择。然而，刚柔交界开裂问题却如影随形，严重影响产品的可靠性与使用寿命。要突破这一 “脆弱关节” 难题，需从材料、设计、工艺等多维度深入探究。

软硬结合板的材料是解决开裂问题的根基。在刚柔交界区域，刚性层常用的 FR - 4 材料与柔性层的聚酰亚胺（PI）材料热膨胀系数差异显著，FR - 4 的热膨胀系数约为 18ppm/°C，PI 则高达 30ppm/°C 。当设备运行产生温度变化，这种热膨胀系数的不匹配会使刚柔交界承受巨大应力，长期积累便易引发开裂。为缓解此问题，可在交界区域引入缓冲材料，如低流胶 PP 。它能有效缓冲刚性层与柔性层因热膨胀差异产生的应力，同时，其低流动性可减少溢胶，避免污染电路，确保尺寸稳定，树脂固化后收缩率小于 1%，维持结合部平整。此外，研发新型材料以缩小刚性与柔性材料热膨胀系数差距也是关键方向。一些企业已着手开发热膨胀系数接近 PI 的改性 FR - 4 材料，有望从根源降低交界应力。

刚柔结合板设计层面的优化对攻克开裂难题至关重要。在刚性区域布局上，应将 BGA、连接器等重型器件优先安置在刚性层，因其重量大，放置在刚性层可便于焊接且提供稳固支撑，减轻刚柔交界负担。刚性层厚度建议不小于 0.4mm，保证足够机械强度。对于柔性区域过渡设计，采用阶梯式过渡，即把刚性层边缘削薄处理成斜边，能有效分散应力集中；在柔性区转角处设计半径不小于 0.5mm 的圆角，可避免折痕产生，降低断裂风险。同时，在刚柔结合处增加 PI 或 FR4 补强板，能增强结合力，防止层间剥离，但使用金属补强时需预留膨胀空间，防止热应力致开裂。例如，某品牌手机主板在设计刚柔结合板时，严格遵循这些设计原则，将刚柔交界开裂率从原先的 15% 降至 3% 以内。

PCB生产工艺的精准控制是保障刚柔结合板质量、避免开裂的最后防线。在层压环节，要精准把控温度、压力与时间参数。先柔后刚的层压顺序，能使柔性层定位精准，适合超薄结构；先刚后柔则为刚性层提供支撑，减少褶皱风险。在钻孔工序，刚柔结合板钻孔难度大，需选用高精度钻孔设备，如 CO₂激光或 UV 激光设备，精准控制钻孔位置与孔径，避免因钻孔偏差损伤刚柔交界区域。例如，在汽车电子控制单元（ECU）的软硬结合板生产中，通过升级钻孔设备，将钻孔偏差控制在 ±5μm 以内，显著降低了因钻孔导致的开裂问题。

刚柔交界开裂频发这一 “脆弱关节” 难题，并非无法攻克。通过材料创新、设计优化与工艺升级协同发力，有望大幅提升软硬结合板的可靠性，为电子设备的稳定运行提供坚实保障，助力电子行业向更高性能、更小尺寸方向迈进。
