电路板技术革新：从微孔工艺到高频高速性能突破

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：27发布日期：2025-06-04 10:22【大中小】

在电子设备不断向小型化、高性能化发展的当下，电路板作为电子系统的关键载体，其技术革新的步伐从未停歇。从微孔工艺的精密化发展，到高频高速性能的重大突破，电路板正以日新月异的技术变革，支撑着各个领域电子设备的升级换代。

PCB微孔工艺堪称现代电路板制造中的 “纳米绣花”，精细而关键。在传统电路板设计中，信号层间互连多依赖贯穿整个板厚的通孔。然而，随着芯片集成度不断提高，引脚数量增多，BGA 封装间距缩小，传统通孔弊端尽显：占据过多布线空间，阻碍其他层走线，降低布线效率；长通孔易引发阻抗不匹配与寄生效应，干扰高速信号传输；面对芯片封装向 0.4mm 甚至更小间距演进，通孔间距难以满足设计需求。微孔技术应运而生，其通常指直径小于 150μm（0.15mm）的钻孔，主要用于层间互连。微孔深度受限于 1:1 的孔径比，孔深不大于孔径。

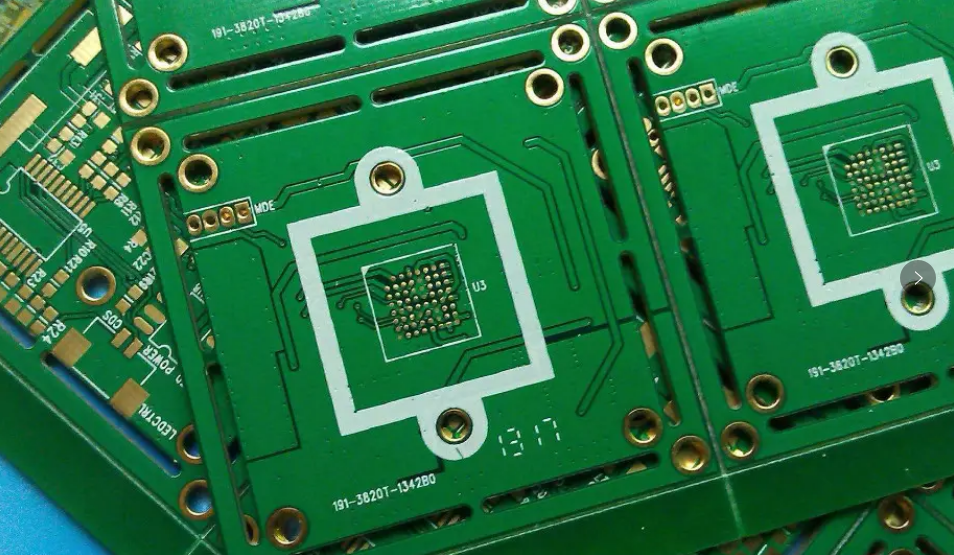

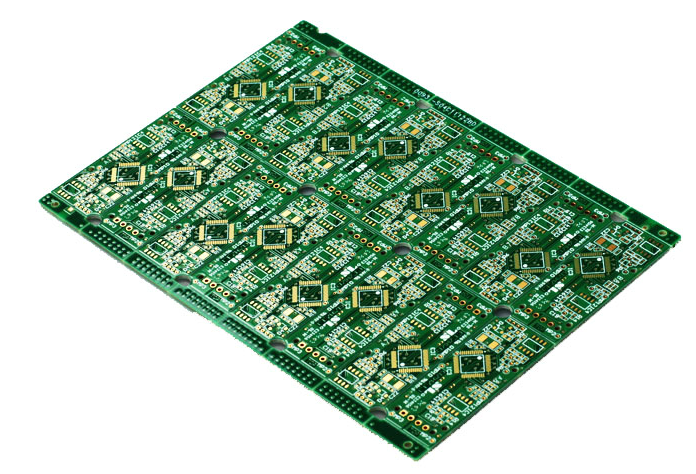

电路板依据结构和互连方式，微孔分为单层微孔、堆叠微孔、阶梯微孔、埋入微孔等类型。在制造工艺上，由于微孔尺寸极小，传统机械钻孔难以胜任，激光钻孔成为主流。例如，CO₂激光适用于较厚材料，UV 紫外激光波长更短（355nm），可精准加工铜箔和介质层，用于精细微孔制造。微孔钻出后，需进行化学铜沉积、填充电镀等金属化处理，以确保良好导电性。微孔技术极大提升了电路板布线自由度，尤其在高引脚数 BGA 封装设计中，成为不可或缺的技术手段。如今，随着先进封装和 5G、AI、汽车电子等领域发展，微孔技术朝着更高密度、更高可靠性方向演进，如 mSAP + 微孔、超小型微孔（Sub-50μm Microvia）、全埋式微孔等技术不断涌现。

线路板高频高速性能突破同样是电路板技术革新的关键方向。在 5G 通信、雷达射频、高速计算等前沿领域，对电路板信号传输速度和稳定性要求极高。传统电路板材料，如 FR-4，介电常数（Dk）较高（约 4.5），在高频下信号传输损耗显著，速度受限。

PCB厂为解决这一难题，新型材料不断涌现。聚四氟乙烯（PTFE）、陶瓷复合材料和高频环氧树脂等新型高频材料，具有低介电常数（Dk＜3.0）、低损耗因子（Df＜0.0015）的特性，可大幅降低信号传输损耗。在层叠与阻抗设计方面，为满足 AI 芯片等内部不同模块间纳秒级数据交互同步需求，需对传输线精细化设计，将高频信号线视为传输线，通过精准阻抗控制（如 50Ω±5%）和等长布线（偏差＜50ps），避免信号反射与 “相位差” 引发的时序混乱；同时优化层叠结构，采用 “信号层 - 地层 - 电源层” 交替叠层，缩短电源与地平面间距（＜50μm），降低电磁耦合噪声。此外，高频信号传输伴随发热问题，通过热 - 信号协同设计，采用金属基板增强散热，确保电路板在高温环境下仍能稳定工作。
