【干货】超全面的电路板布线知识

文章来源:作者:梁波静 查看手机网址
扫一扫!
扫一扫!
人气:943发布日期:2023-04-19 02:30【

电路板常见布线规则

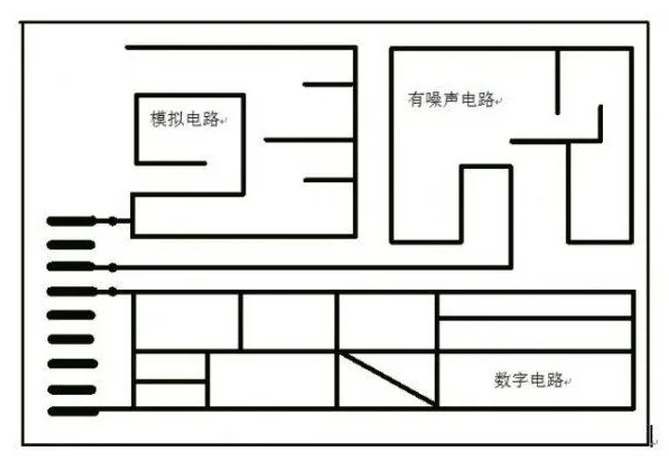

(1) PCB板上预划分数字、模拟、DAA信号布线区域。(2)数字、模拟元器件及相应走线尽量分开并放置于各自的布线区域内。(3) 高速数字信号走线尽量短。(4) 敏感模拟信号走线尽量短。

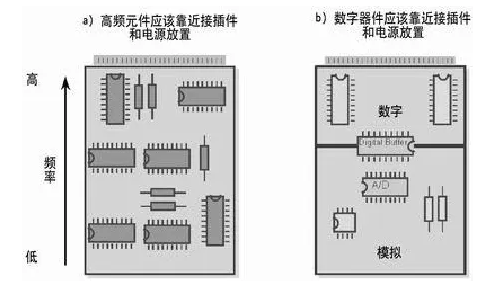

(5)合理分配电源和地。(6) DGND、AGND、实地分开。(7) 电源及临界信号走线使用宽线。(8)电源线与地线应尽可能呈放射状,以及信号线不能出现回环走线。(9)数字电路放置于并行总线/串行DTE接口附近,DAA电路放置于电话线接口附近。



(10)小的分立器件走线须对称,间距比较密的SMT焊盘引线应从焊盘外部连接,不允许在焊盘中间直接连接。

(11)关键信号线优先:电源、摸拟小信号、高速信号、时钟信号和同步信号等关键信号优先。



(12)布线密度优先原则:从单板上连接关系最复杂的器件着手布线。从单板上连线最密集的区域开始布线。

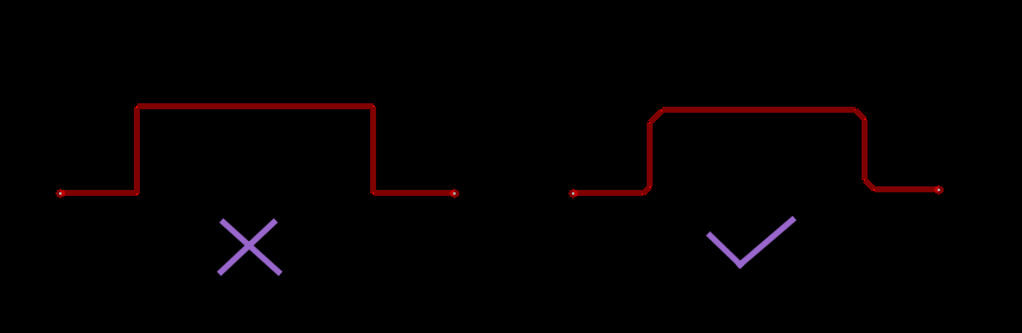

(13)PCB设计中应避免产生锐角和直角,产生不必要的辐射,同时PCB生产工艺性能也不好。

14)贴片焊盘上不能有通孔,以免焊膏流失造成元件虚焊。重要信号线不准从pin脚间穿过。
PCB高频电路布线
(1)合理选择PCB层数。用中间的电源层(vcc layer)和地层(Gnd layer)可以起到屏蔽作用,有效降低寄生电感和寄生电容,也可大大缩短布线的长度,减少信号间的交叉干扰。

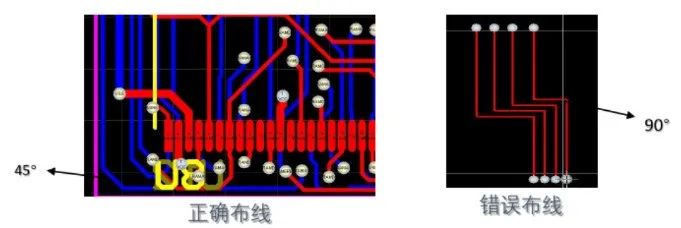

(2)走线方式:必须按照45°的拐角方式,不要用90°的拐角。如下图:

(3)层间布线方向:应该互相垂直,顶层是水平方向,则底层为垂直方向,可以减少信号间的干扰。

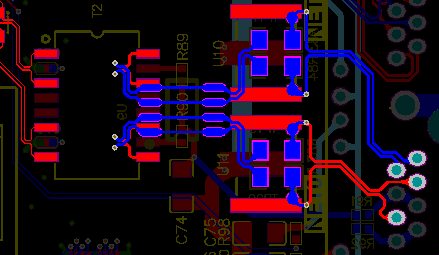

(4)包地:对重要的信号进行包地处理,可以显著提高该信号的抗干扰能力,也可以多干扰信号进行包地,使其不能干扰其他信号。

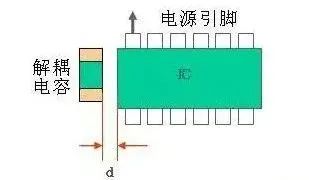

(5)加解耦电容(去耦电容):在IC的电源端加解耦电容。

(6)高频扼流:当有数字地和模拟地等公共接地时,要在它们之间加高频扼流器件,一般可以用中心孔穿有导线的高频铁氧体磁珠。

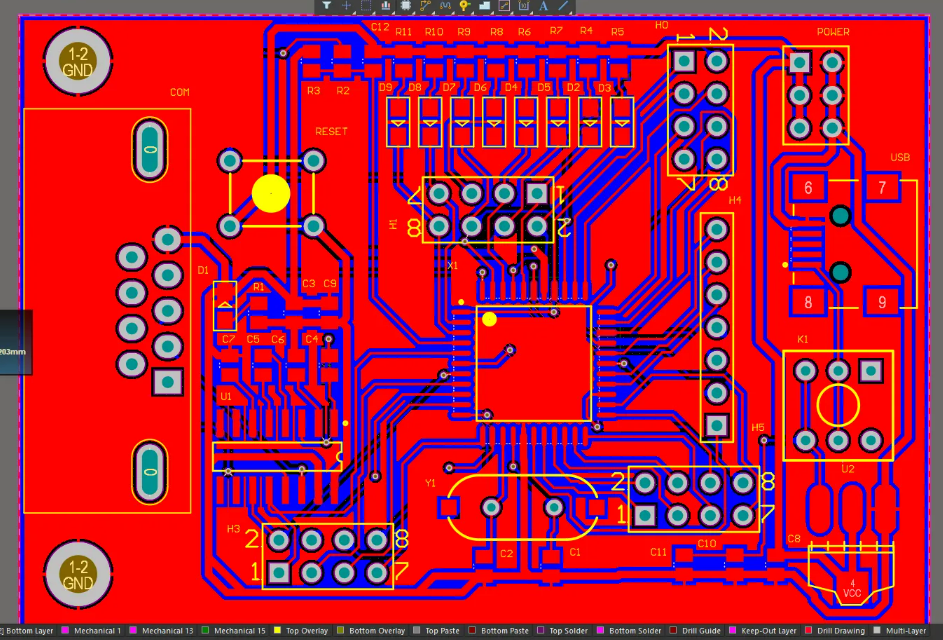

(7)铺铜:增加接地的面积也可减小信号的干扰。(在铺铜过程中需要去除死铜)



(8)走线长度:走线长度越短越好,这样的话,受到的干扰就会减少。当然不是所有走线只追求短,比如DDR走线,讲究的是时钟、地址、数据走线之间的等长,所以会看到很多特意为了增加长度的蛇形走线。

特殊元器件的布线
(1)高频元件:高频元件之间的连线越短越好,设法减小连线的分布参数和相互之间的电干扰,容易干扰的元器件不能距离太近。

(2)具有高电位差的元件:应加大具有高电位差元器件和连线之间的距离,以免出现意外短路损坏元器件。为避免爬电现象的发生,一般要求2000V电位差之间的铜箔线距离应大于2mm。(3)重量大的元件:重量过重的元器件应该有支架固定。

(4)发热与热敏元件:注意发热元件应远离热敏元件。高热器件要均衡分布。

PCB布线设计的重要参数
(1)铜走线(Track)线宽:单面板0.3mm,双面板0.2mm;(2)铜箔线之间最小间隙:单面板0.3mm,双面板0.2mm;(3)铜箔线距PCB板边缘最小1mm,元件距PCB板边缘最小5mm,焊盘距PCB板边缘最小4mm;(4)一般通孔安装元件的焊盘直径是焊盘内径直径的2倍。(5)电解电容不可靠近发热元件,例如大功率电阻、变压器、大功率三极管、三端稳压电源和散热片等。电解电容与这些元件的距离不小于10mm。(6)螺丝孔半径外5mm内不能有铜箔线(除接地外)及元件。

(7)在大面积的线路板设计中(超过500㎡以上),为防止过锡炉时PCB弯曲,应在PCB中间留一条5mm至10mm宽的空隙不放置元件,以用来放置防止PCB弯曲的压条。(8)每一块PCB应用空心的箭头标出过锡炉的方向。(9)布线时,DIP封装的IC摆放方向应与过锡炉的方向垂直,尽量不要平行,以避免连锡短路。(10)布线方向由垂直转入水平时,应该从45°方向进入。(11)电源线宽不应低于18mil;信号线宽不应低于12mil;cpu入出线不应低于10mil(或8mil);线间距不低于10mil。(12)板面布线应疏密得当,当疏密差别太大时应以网状铜箔填充,网格大于8mil(或0.2mm)。(13)画定布线区域距PCB板边≤1mm的区域内,以及安装孔周围1mm内,禁止布线。(14)PCB上有保险丝、保险电阻、交流220V的滤波电容、变压器等元件的附近应在丝印层印上警告标记。(15)交流220V电源部分的火线和零线间距应不小于3mm。220V电路中的任何一根线与低压元件和pad、Track之间的距离应不小于6mm,并丝印上高压标记,弱电和强电之间应该用粗的丝网线分开,以警告维修人员小心操作。

ps:部分图片来源于网络,如有侵权,请联系我们删除
