软硬结合板在 5G 设备中的应用,有啥 “过人之处”?

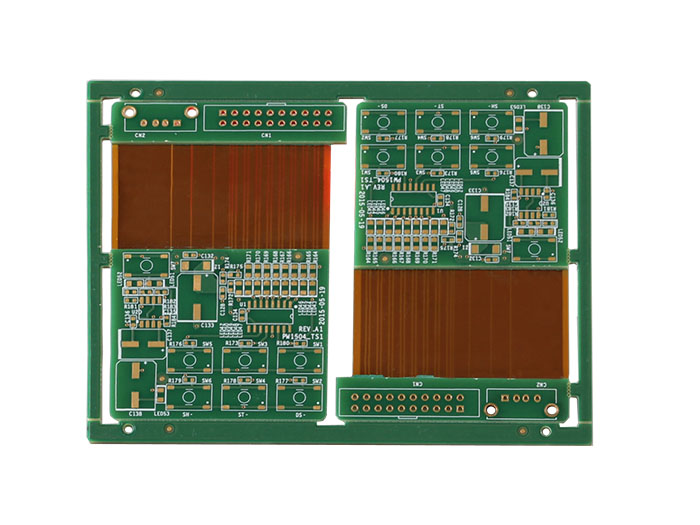

在 5G 技术蓬勃发展的时代,5G 设备对电子元件的性能、尺寸和可靠性提出了前所未有的严苛要求。软硬结合板作为融合了刚性电路板稳定性与柔性电路板可弯折性的创新产品,在 5G 设备应用中展现出诸多令人瞩目的 “过人之处”。
5G 信号以高频段、高速率和大容量为显著特点,这对信号传输的稳定性与低损耗性有着极高需求。
软硬结合板通过精心选用低介电常数、低损耗的基材,例如液晶聚合物(LCP)等先进材料,有效降低了信号在传输过程中的衰减和干扰。同时,其优化的线路布局与层叠结构设计,能精确控制阻抗,极大减少信号反射现象,确保 5G 信号在复杂的电路环境中也能高速、稳定地传输。以 5G 基站的信号收发模块为例,软硬结合板凭借出色的信号完整性保障能力,有力支撑了海量数据的快速准确传递,为 5G 网络的高效运行奠定了坚实基础。
在 5G 设备朝着小型化、轻量化方向发展的进程中,空间利用效率成为关键考量因素。

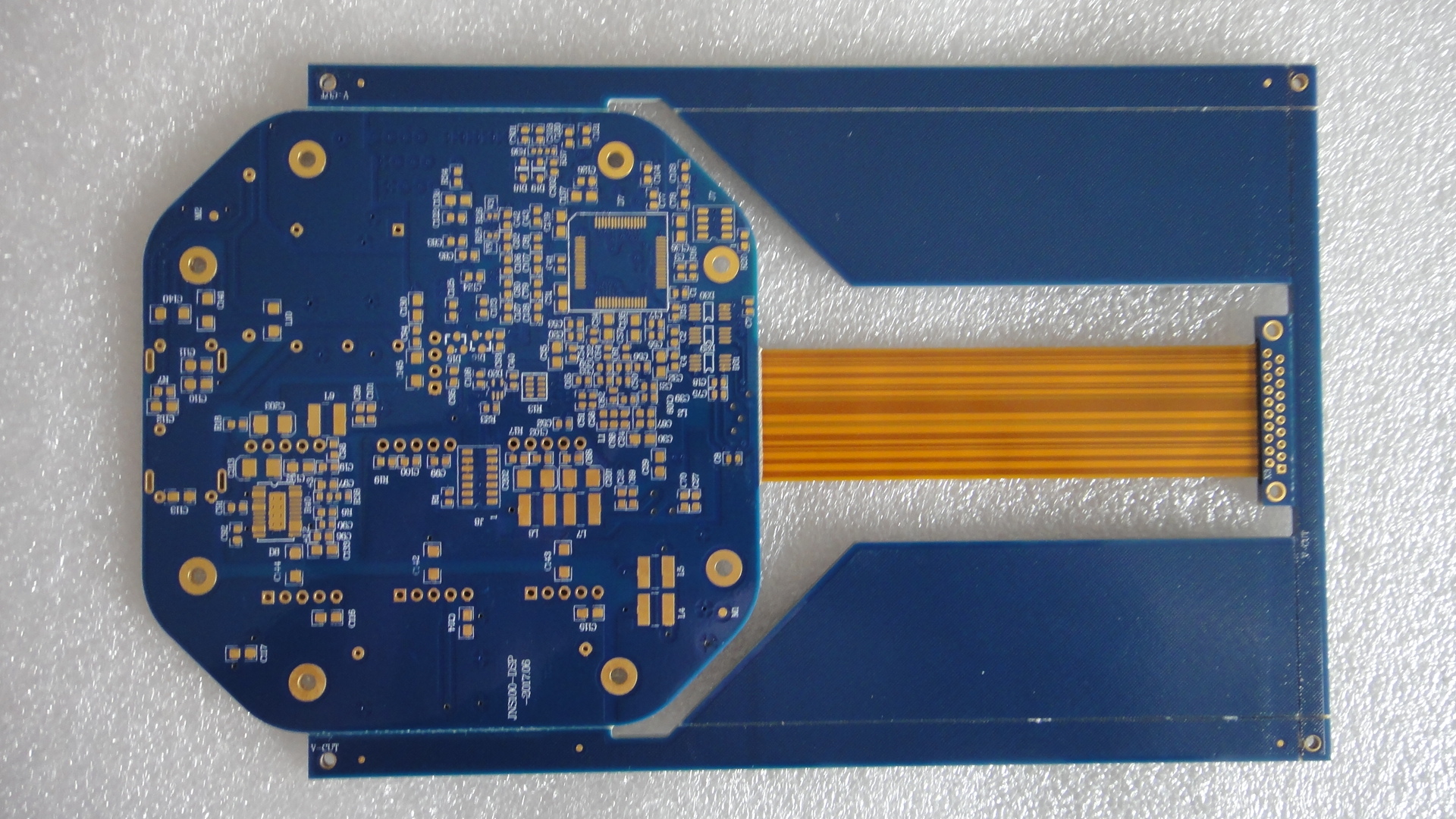

刚柔结合板的刚柔特性使其在这方面优势尽显。其柔性部分可根据设备内部的复杂空间结构进行弯折、卷曲,实现紧凑的三维布局,有效节省空间;刚性部分则为电子元件提供了稳固的安装平台,保障元件工作的稳定性。在 5G 智能手机中,软硬结合板能够将主板、显示屏、摄像头等多个功能模块巧妙连接,在实现设备轻薄化的同时,确保各模块间信号传输的高效性与可靠性,为用户带来更优质的使用体验。
5G 设备的广泛应用意味着其可能面临各种复杂的使用环境,从高温高湿到强烈振动,这对设备的可靠性提出了严峻挑战。
软硬结合PCB在制造过程中采用了先进的压合工艺与高质量的粘接材料,使得刚性与柔性部分紧密结合,具备卓越的抗冲击、抗振动性能。此外,通过特殊的封装与防护处理,软硬结合板能够有效抵御外界环境因素的侵蚀,如灰尘、水汽等,大大提升了在恶劣环境下的工作稳定性。在 5G 工业路由器等工业级设备中,软硬结合板的高可靠性确保了设备在工业现场复杂环境下长期稳定运行,保障生产过程中的数据通信顺畅。
在 5G 通信技术持续演进的趋势下,新的应用场景和功能不断涌现,对电路板的可扩展性与兼容性提出了更高要求。
软硬结合板凭借灵活的设计特点,能够轻松适应不同的电路布局和功能需求变化。通过调整刚性与柔性区域的分布、层数以及线路设计,软硬结合板可以方便地集成新的功能模块,如未来可能应用于 5G 设备的新型传感器、更高效的功率放大器等,为 5G 设备的功能升级和技术迭代提供了有力支持。
PCB厂讲软硬结合板凭借在信号传输、空间利用、可靠性以及可扩展性等方面的显著优势,成为 5G 设备制造中不可或缺的关键部件。随着 5G 技术的深入发展与应用拓展,软硬结合板也将不断创新升级,持续为 5G 设备的性能提升和功能优化贡献力量 。
