PCB板各个层有什么不同？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：2184发布日期：2023-09-12 09:34【大中小】

在设计PCB的时候，我发现好多人对PCB中的层都不够了解，特别是新手，对各个层的作用比较模糊。所以，今天我们一起来看看在使用软件Altium Designer画板时，各个层有什么不同。

1、信号层

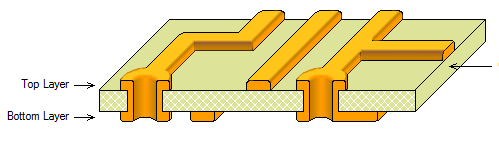

信号层分为Top Layer（顶层）、Bottom Layer（底层），这是具有电气连接的层，能放置元器件，也能布置走线。

2、机械层

Mechanical（机械层），是定义整个PCB板的外观，之所以强调“机械”就是说它不带有电气属性，因此可以放心地用于勾画外形、勾画机械尺寸、放置文本等等工作，而不必担心对板子的电气特性造成任何改变。机械层最多可选择16层。

3、丝印层

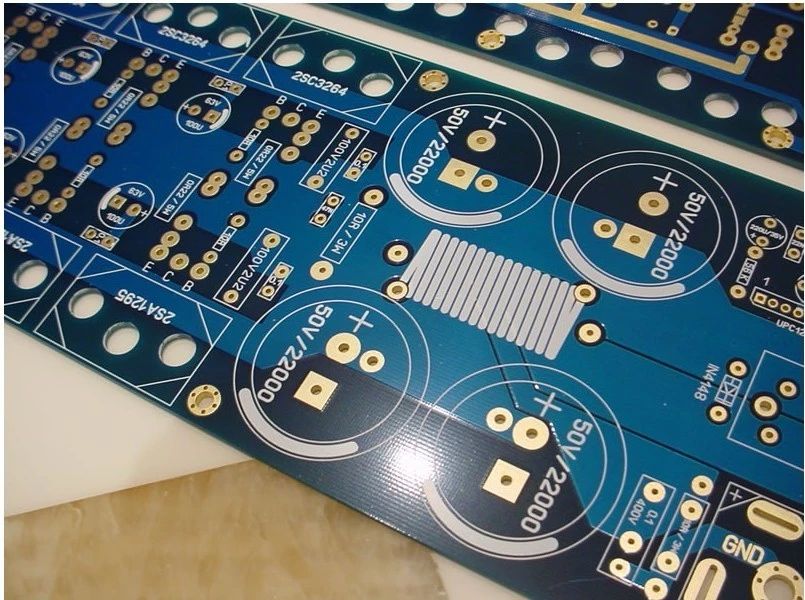

Top Overlay（顶层丝印层）、 Bottom Overlay（底层丝印层），用于定义顶层和底层的丝印字符，就是一般在阻焊层之上印的一些文字符号，比如元件名称、元件符号、元件管脚和版权等，方便以后的电路焊接和查错等。

4、锡膏层

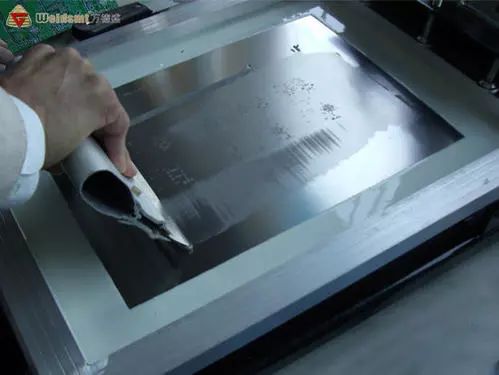

锡膏层包括顶层锡膏层(Top Paste) 和底层锡膏层(Bottom Paste) ，指我们可以看到的露在外面的表面贴装焊盘，也就是在焊接前需要涂焊膏的部分。所以，这一层在焊盘进行热风整平和制作焊接钢网时也有用。

5、阻焊层

阻焊层也常说“开窗”，包括顶层阻焊层（Top Solder）和底层阻焊层（Bottom Solder），其作用与锡膏层相反，指的是要盖绿油的层。该层不粘焊锡，防止在焊接时相邻焊接点的多余焊锡短路。阻焊层将铜膜导线覆盖住，防铜膜过快在空气中氧化，但是在焊点处留出位置，并不覆盖焊点。

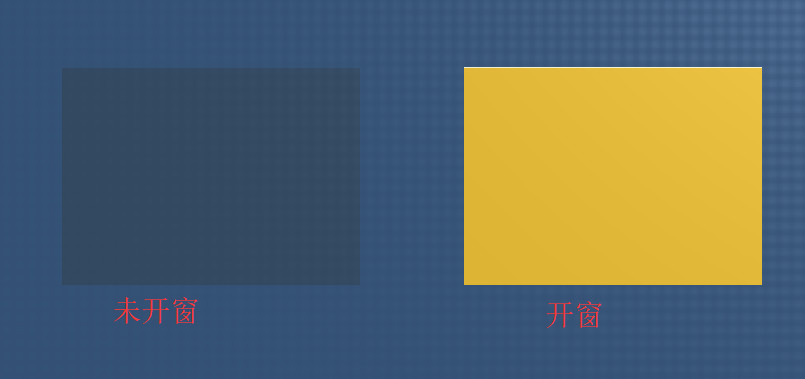

软硬结合板厂了解到，常规的敷铜或者走线都是默认盖绿油的，如果我们相应的在阻焊层处理的话，就会阻止绿油来覆盖，会把铜露出来。

6、钻孔层

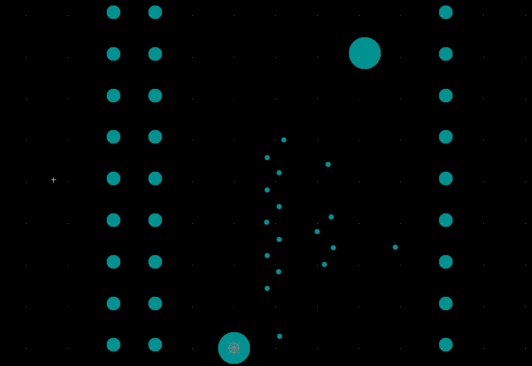

钻孔层包括Drill Gride(钻孔指示图)和Drill Drawing(钻孔图)两个钻孔层，钻孔层用于提供电路板制造过程中的钻孔信息(如焊盘，过孔就需要钻孔)。

7、禁止布线层

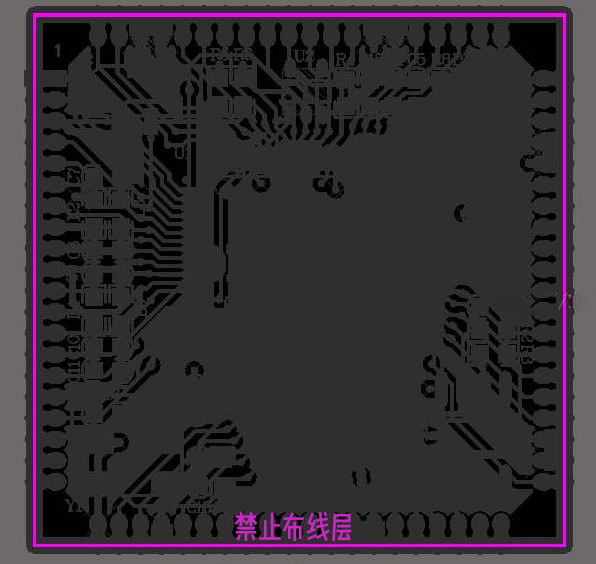

禁止布线层（Keep Out Layer）用于定义布线层的边界，定义了禁止布线层后，在以后的布线过程中，具有电气特性的布线不可以超出禁止布线层的边界。

8、多层

Multi layer(多层) ，电路板上焊盘和穿透式过孔要穿透整个电路板，与不同的导电图形层建立电气连接关系，因此系统专门设置了一个抽象的层—多层。

电路板厂了解到，一般，焊盘与过孔都要设置在多层上，如果关闭此层，焊盘与过孔就无法显示出来。
