汽车天线PCB厂讲汽车常见的线束及作用是什么?

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:1065发布日期:2024-01-22 09:02【

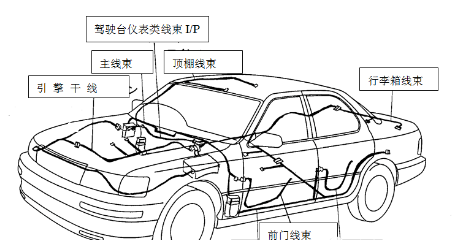

汽车天线PCB厂讲汽车主要的线束的分类:



主线束 —— 分布在底盘、发动机舱,舱内也有少部分。

主线束后又可以分类出一些小线束,分别有这些:左前门线束,右前门线束,后门线束,顶棚线束  ,后背门线束(行李箱线束),天线线束,前保险杠线束  ,后保险杠线束,正极电缆 ,负极电缆。

座舱线束(车身线束)——主要分布在舱内。

仪表线束 —— 分布在仪表板内。

发动机线束 —— 分布在发动机上。







PCB厂讲汽车常见的6种线束的作用:

1. 发动机线束:连接发动机各个部件和系统的电线集合,负责传输电力和信号,连接发动机控制单元、传感器、执行器等。







2. 车身线束:作用于车身各个设备和系统的线束,负责传输电力和信号,连接车灯、仪表盘、空调系统、音响系统等。

3. 仪表线束:连接仪表盘和驾驶员控制面板的电线集合,负责传输仪表盘上的各种指示灯、仪表和控制信号。

4. 灯光线束:连接车辆灯光系统的电线集合,负责传输电力和信号,连接前大灯、尾灯、转向灯等。

5. 前后挡风玻璃线束:作用在前挡风玻璃和后挡风玻璃上的电子设备及传感器的,负责传输电力和信号,比如用在雨刮器、雨光传感器等设备上。

6. 座椅线束:连接座椅上的电子设备和传感器的电线集合,负责传输电力和信号,连接座椅加热、通风、按摩等功能。



以上就是电路板厂整理的汽车常见的6种线束及其作用,希望大家有所收获!



ps:部分图片来源于网络,如有侵权,请联系我们删除
