双面PCB板线路板焊盘不上锡的原因有哪些?
我们常见的电脑板卡基本上是环氧树脂玻璃布基双面PCB板线路板,其中有一面是插装元件另一面为元件脚焊接面。
能看出焊点很有规则,这些焊点的元件脚分立焊接面我们就叫它为PCB板焊盘。为什么其它铜导线图形不上锡呢。

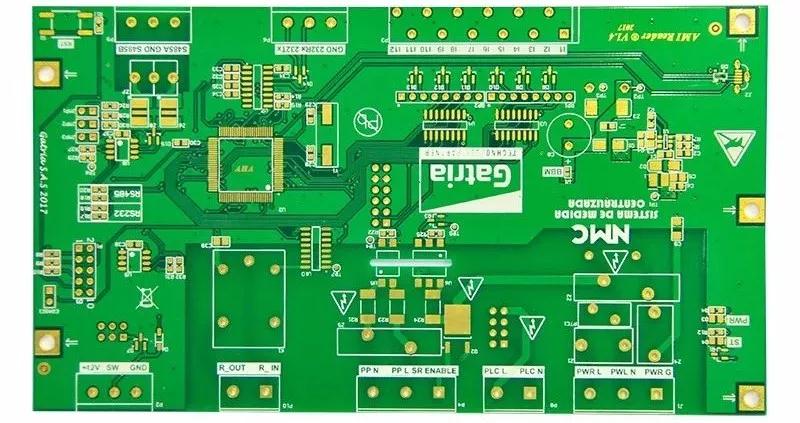

因为除了需要锡焊的焊盘等部分外,其余部分的表面有一层耐波峰焊的阻焊膜。其表面阻焊膜多数为绿色,有少数采用黄色、黑色、蓝色等,所以在PCB板线路板行业常把阻焊油叫成绿油。其作用是,防止波焊时产生桥接现象,提高焊接质量和节约焊料等作用。
它也是PCB板印制板的永久性保护层,能起到防潮、防腐蚀、防霉和机械擦伤等作用。

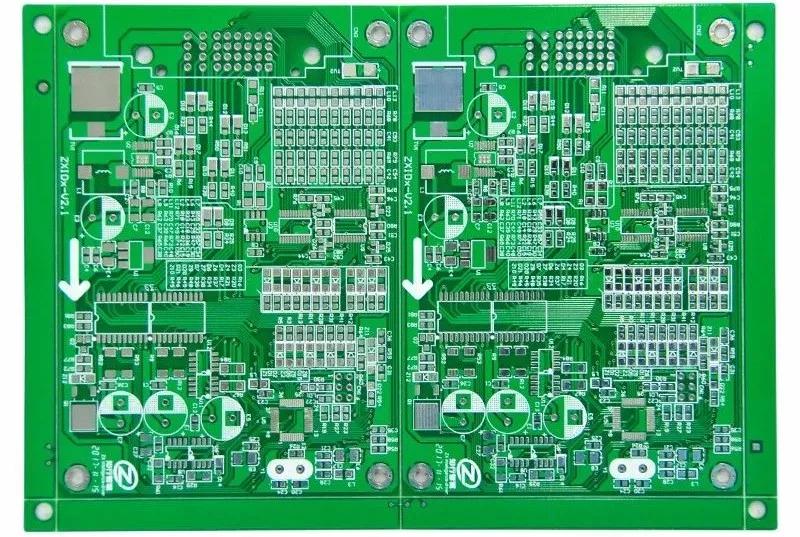

从外观看,表面光滑明亮的绿色阻焊膜,为菲林对板感光热固化绿油。
不但外观比较好看,便重要的是其焊盘精确度较高,从而提高了焊点的可靠性。
PCB板线路板不上锡有以下几种情况。
1、PCB线路板氧化,PCB板不上锡。
2、炉的温度太低,或速度太快,锡没有熔化。
3、锡膏问题,可以更换另个一种锡膏试试。
4、电池片问题,这个是最普遍的问题,因为电池片一般是不锈钢,要电镀一层铬才能上锡。
如果这个电镀层有油或电镀不好,就不会上锡,可以尝试用烙铁试试看能不能焊接。或者在电池片上放一些锡膏,再用拆焊台或电热台加热看电池片能不能上锡。
