电路板厂分享:PCB技术从刚性到柔性的多元化发展趋势
在电子设备不断迭代更新的今天,印刷电路板(PCB)作为电子系统的关键互连和支撑组件,其技术发展方向备受关注。从传统的刚性线路板到如今应用愈发广泛的柔性线路板,PCB 技术正呈现出多元化的发展态势。
刚性线路板:稳固基石,持续升级

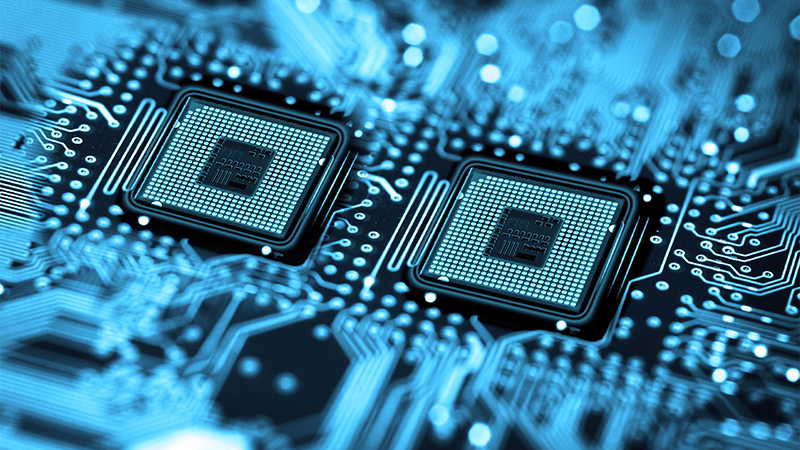

刚性线路板在电子领域长期占据着重要地位,有着良好的结构稳定性和机械强度 ,能够承载较重的电子组件,适应较为复杂的工作环境,像振动、冲击等情况,它都能稳定运行。在计算机主板、大型家用电器以及汽车的发动机控制单元等对稳定性要求极高的设备中,刚性线路板是不二之选。例如在汽车电子中,发动机控制单元需要在高温、振动的环境下精确控制发动机的运转,刚性线路板凭借其出色的稳定性,保障了控制单元稳定运行。
PCB随着科技发展也在不断升级。一方面,在材料上,高性能树脂、特种玻璃纤维等新型材料被逐步应用,这些材料不仅提升了线路板的电气性能,还增强了其散热能力,让刚性线路板能更好地适配高功率、高性能的电子设备;另一方面,制造工艺朝着更高精度、更高集成度发展,线宽和线距不断缩小,这使得在有限的空间内可以容纳更多的电子元件,进一步提升了设备的性能。
柔性线路板:异军突起,拓展应用边界

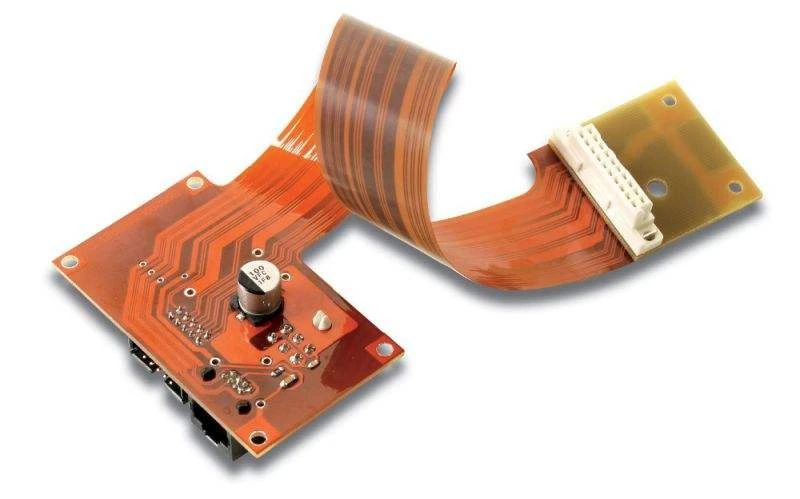

柔性线路板(FPC)以其独特的柔韧性和轻薄特性,近年来在电子设备中的应用越来越广泛。它可以在三维空间内自由弯曲、折叠,有效解决了电子设备内部空间有限的问题,为电子产品的小型化、轻薄化、多功能化提供了可能 。在智能手机中,FPC 被大量用于连接显示屏、摄像头、指纹识别模块等部件,实现了手机内部的紧凑布局;在可穿戴设备领域,如智能手表、智能手环,FPC 的轻薄和可弯曲特性,使其能完美贴合人体手腕,大大提升了佩戴的舒适度。
FPC 的应用领域还在持续拓展,在汽车电子领域,它不仅用于汽车仪表盘、导航系统等部件的连接,还随着新能源汽车的发展,被应用于电池管理系统中;在医疗设备方面,像心脏起搏器、便携式医疗监测设备等,FPC 的高可靠性和轻薄特性,满足了医疗设备对小型化、轻量化以及稳定性的严格要求。
多元化发展:融合创新,共筑未来
线路板技术的未来发展不会是刚性和柔性线路板的简单替代,而是二者融合、协同发展,走向多元化。在一些复杂的电子系统中,刚性线路板和柔性线路板会配合使用,刚性线路板负责承载核心电子元件,提供稳定的支撑和电气连接;柔性线路板则负责实现不同部件之间的灵活连接,优化系统布局。

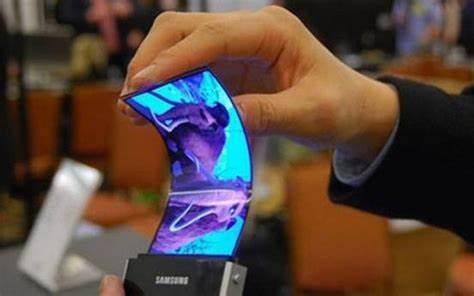

在技术层面,二者也在相互借鉴。例如,刚性线路板的高精度制造工艺被引入到柔性线路板的生产中,提升了 FPC 的线路精度和可靠性;而柔性线路板的可弯曲设计理念,也启发了刚性线路板在一些特殊场景下的设计创新,如一些可折叠的电子设备中,刚性线路板也开始具备一定的可弯折特性。

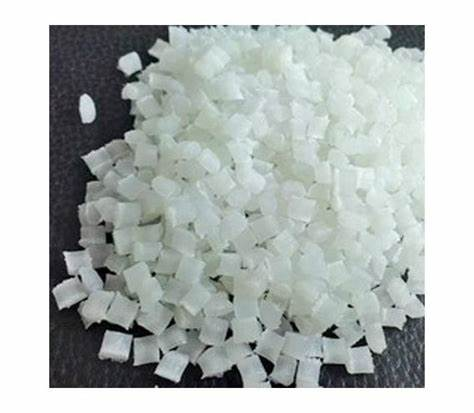

材料创新也将是 PCB 技术多元化发展的重要驱动力。新型的环保材料、兼具刚性和柔性特点的复合材料不断涌现,这些材料将进一步提升 PCB 的性能,拓展其应用领域。同时,随着 5G、物联网、人工智能等新兴技术的发展,对 PCB 的性能要求也越来越高,这将促使刚性和柔性线路板技术不断创新,以满足不同应用场景的需求。
电路板厂讲从刚性到柔性,PCB 技术的多元化发展趋势,是电子科技不断进步的体现。线路板行业的企业只有紧跟这一趋势,不断创新,才能在激烈的市场竞争中占据优势,为电子设备的发展提供更有力的支持。
