大功率快充普及，汽车充电桩线路板如何扛住电流冲击？

文章来源：作者：查看手机网址

扫一扫！

扫一扫!

人气：14发布日期：2025-04-30 10:31【大中小】

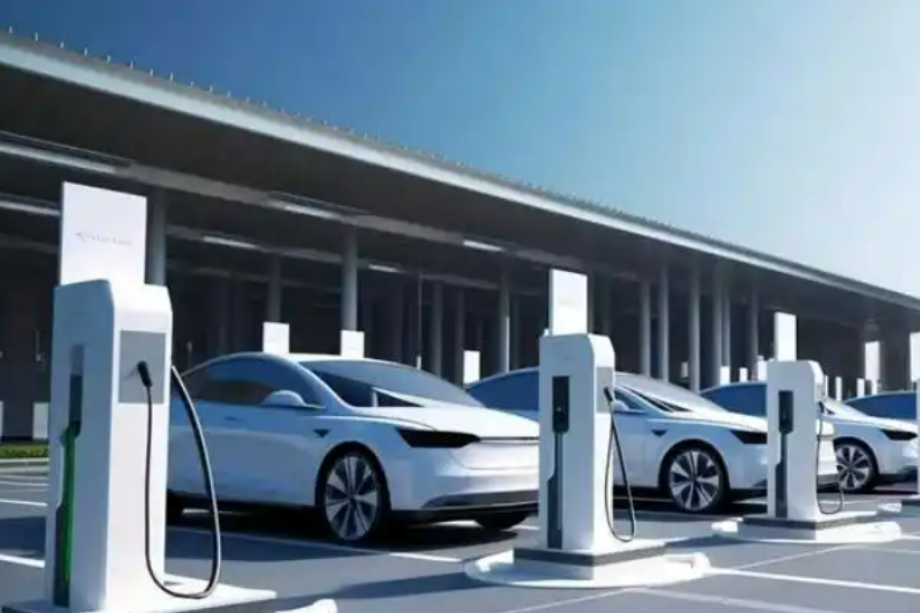

在新能源汽车销量持续攀升的背景下，大功率快充技术成为提升用户补能体验的关键。从早期的几十千瓦到如今动辄超 500 千瓦的充电功率，电流强度呈指数级增长，这对汽车充电桩线路板的性能提出了严峻考验。面对汹涌而来的电流冲击，线路板究竟如何保障自身稳定运行？

高导材料与厚铜工艺筑牢基础

传统线路板材料在大电流通过时，易因电阻产生大量热量，导致线路烧毁。为应对这一难题，

汽车充电桩线路板开始采用高导电率的电解铜箔，其纯度可达 99.9% 以上，相比普通铜箔，电阻降低 15%，有效减少电流损耗。同时，厚铜工艺被广泛应用，将线路铜层厚度从常规的 1 盎司提升至 3 - 5 盎司，甚至更高。厚铜线路能够承载更大的电流密度，在 1000A 以上的超大电流场景下，仍能保持稳定导通，避免因过载导致线路熔断。

优化线路布局与多层设计分散电流

合理的线路布局是分散电流冲击的关键。工程师通过仿真软件对电流路径进行模拟，采用宽间距、短路径的走线设计，避免电流集中在局部区域。同时，将单一线路拆分为多条并联路径，使电流均匀分配。此外，多层线路板设计也发挥重要作用，通过增加电源层和地层的数量，构建低阻抗的电流传输网络。例如，8 层以上的线路板可将电源与信号分层布局，减少相互干扰，同时为大电流提供更畅通的传输通道。

高效散热系统降低热风险

大电流通过线路板必然产生大量热量，若不能及时散发，将严重影响线路板性能和寿命。

汽车充电桩PCB采用多种散热手段协同工作：一方面，在 PCB 板中嵌入散热铜块或导热陶瓷片，快速传导热量；另一方面，表面涂覆高导热系数的散热涂层，将热量传递至外壳。部分高端充电桩还配备了液冷散热系统，通过冷却液循环带走线路板产生的热量，将工作温度控制在合理范围内，确保线路板在高负荷状态下稳定运行。

智能监测与保护机制保驾护航

为防止电流冲击对线路板造成不可逆损伤，充电桩集成了智能监测与保护系统。在线路板关键节点部署电流传感器和温度传感器，实时监测电流大小和温度变化。一旦检测到电流异常或温度过高，系统立即触发保护机制，通过快速熔断器切断电路，或降低充电功率，避免故障扩大。同时，智能算法还能对历史数据进行分析，预判潜在风险，提前采取措施，提升线路板的可靠性和安全性。
