为什么汽车电子越来越依赖汽车软硬结合板?柔性+刚性的双重优势解析
随着汽车智能化、电动化的发展,车载电子系统对PCB的可靠性、空间利用率和信号完整性提出了更高要求。传统的刚性PCB和线束已难以满足需求,而软硬结合板(Rigid-Flex PCB)凭借其独特的“柔性+刚性”结构,正成为汽车电子的核心组件。
那么,为什么汽车电子越来越依赖软硬结合板?本文将从技术优势、应用场景、行业趋势三个维度深入解析。
汽车软硬结合板的核心优势

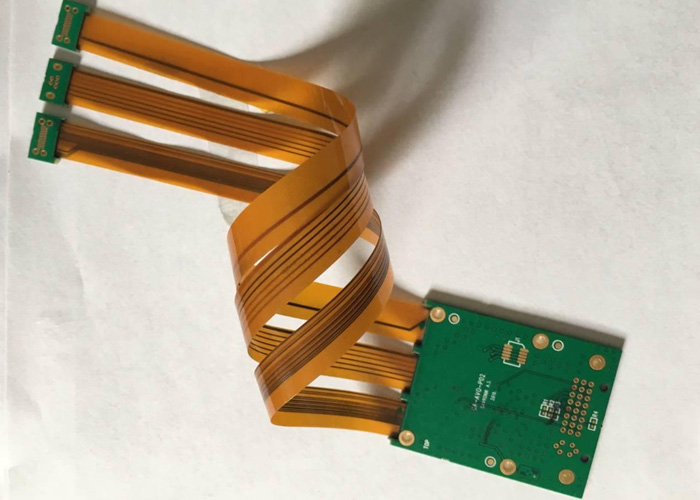

软硬结合板由刚性PCB和柔性电路(FPC)集成而成,兼具两者的优点,在汽车电子中展现出不可替代的价值。
1. 空间节省与轻量化
三维立体布线:柔性部分可弯曲折叠,适应汽车内部不规则空间(如仪表盘、车门模块)。
减少连接器:传统线束需要多个连接器,而软硬结合板一体化设计可减少30%以上的体积和重量。
2. 高可靠性与耐久性
抗振动冲击:柔性电路可吸收机械应力,避免焊点开裂(符合ISO 16750振动测试标准)。
耐高温高湿:采用聚酰亚胺(PI)基材,工作温度范围可达-40℃~125℃,适应发动机舱等严苛环境。
3. 信号完整性优化
减少传输损耗:柔性部分可缩短高速信号(如摄像头、雷达数据)的传输路径,降低阻抗不匹配风险。
抗电磁干扰(EMI):通过合理层叠设计,软硬结合板能有效屏蔽车载电机、逆变器的噪声干扰。
汽车刚柔结合板典型汽车电子应用场景
1. 自动驾驶传感器系统
毫米波雷达/激光雷达:软硬结合板在狭小空间内实现高频信号稳定传输,同时耐受车外温度剧烈变化。
环视摄像头模块:柔性部分连接摄像头与主板,避免振动导致的图像抖动。
2. 新能源汽车三电系统
电池管理系统(BMS):软硬结合板替代传统线束,实现电池模组间的高精度电压/温度监测。
电控单元(ECU):刚性部分承载主控芯片,柔性部分连接功率模块,提升散热效率。
3. 智能座舱与人机交互
曲面显示屏:柔性电路贴合异形屏幕设计,减少排线断裂风险(如特斯拉中控屏)。
HUD抬头显示:超薄软硬结合板在有限空间内集成驱动电路与光学组件。
推动行业应用的三大趋势
1. 汽车电子架构集中化
域控制器(Domain Controller)需更高集成度,软硬结合板助力实现“PCB+线束”一体化设计。
2. 材料与工艺升级
高频材料应用:如改性聚酰亚胺(MPI)满足77GHz雷达需求。
嵌入式元件技术:将电阻、电容埋入板内,进一步提升空间利用率。
3. 成本下降与标准化
规模化生产使软硬结合板成本降低30%以上,逐步接近传统PCB+线束方案。
行业标准(如IPC-6013DA)推动质量一致性提升。
软硬结合板通过“刚柔并济”的设计,解决了汽车电子在空间、可靠性和信号传输上的核心痛点。随着自动驾驶和电动车的普及,其应用范围将进一步扩大。未来,更高集成度、更低成本的软硬结合板,或将成为智能汽车的“神经系统”,推动汽车电子迈向更高效、更安全的新阶段。
