软硬结合板拼板常用的3种连接方式，你都学会了吗？
1.桥连

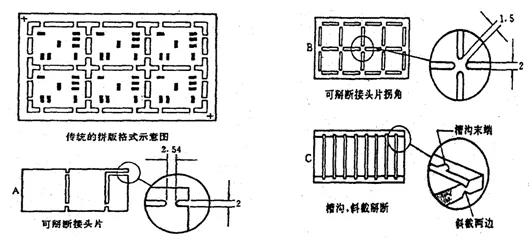

桥连点是软硬结合板的高应力区，容易造成周围焊点和元件的开裂或裂纹。桥连点长度＜2.54mm，宽度＜2mm。如下图。
2. V形槽

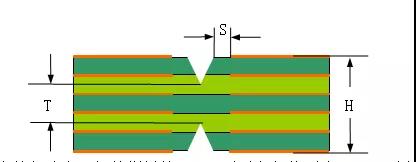

①拼板的软硬结合板厚度应≤3.5mm。平行传送方向的V形槽线数量≤3(对于细长的单板可以例外)。不规则拼板需采用铣槽加V-CUT方式时，铣槽间距应≥2.0mm。双面对刻V形槽—开槽或连接的厚度为板厚的1/3，误差为±0.15mm；角度为30°/45°±5°。上下刀对位精度偏差：±0.076mm。如下图。

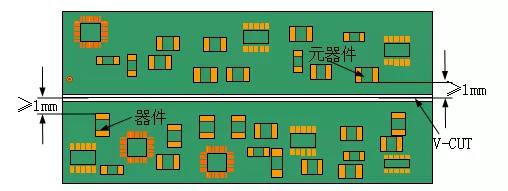

②对于需要机器自动分板的软硬结合板，V-CUT线两面（TOP和BOTTOM面）要求各保留不小于1mm的元器件禁布区，以避免在自动分板时损坏元器件。如下图。（元器件与V-CUT跟5.3.7冲突）

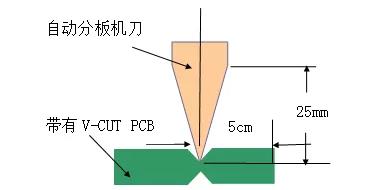

③同时还需要考虑自动分板机刀片的结构，如下图所示。在离板边禁布区5mm的范围内，不允许布局高度高于25mm的元器件。
④需考虑到V-CUT的边缘到线路（或PAD）边缘的安全距离“S”，以防止线路损伤或露铜，一般要求S≥0.3mm。如下图所示。
3.邮票孔

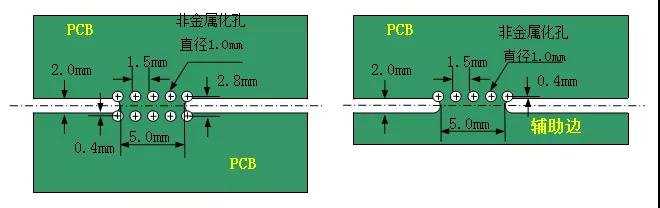

注意搭边应均匀分布于每块拼板的四周，以避免焊接时由于软硬结合板受力不均导致变形。要求邮票孔均为非金属化孔，孔径为1mm，孔之间中心距为1.6～2mm，两组邮票孔之间推荐距离为50mm。邮票孔应打在主体板的边缘处，孔中心位于主体板的板边，且不允许打在弯角处。如下图。
ps:部分图片来源于网络，如有侵权，请联系我们删除
