六种方法轻松帮你检查PCB线路板短路

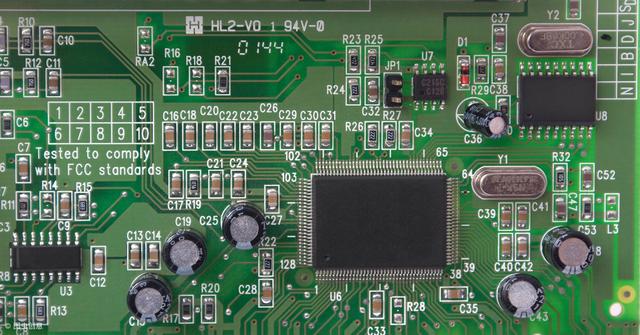

一、电脑上打开
PCB设计
图，把短路的网络点亮，看看什么地方离得最近，最容易连到一块。特别要注意IC内部的短路。
二、如果是人工焊接，要养成好的习惯：
1、焊接前要目视检查一遍线路板，并用万用表检查关键电路（特别是电源与地）是否短路；
2、每次焊接完一个芯片就用万用表测一下电源和地是否短路；
3、焊接时不要乱甩烙铁，如果把焊锡甩到芯片的焊脚上（特别是表贴元件），就不容易查到。
三、发现有短路现象。拿一块板来割线（特别适合单/双层板），割线后将每部分功能块分别通电,逐步排除。
四、使用短路定位分析仪器
五、如果有BGA芯片，由于所有焊点被芯片覆盖看不见，而且又是多层板（4层以上），因此最好在设计时将每个芯片的电源分割开，用磁珠或0欧电阻连接，这样出现电源与地短路时，断开磁珠检测，很容易定位到某一芯片。由于BGA的焊接难度大，如果不是机器自动焊接，稍不注意就会把相邻的电源与地两个焊球短路。
六、小尺寸的表贴电容焊接时一定要小心，特别是电源滤波电容（103或104），数量多，很容易造成电源与地短路。当然，有时运气不好，会遇到电容本身是短路的，因此最好的办法是焊接前先将电容检测一遍。
ps:部分图片来源于网络，如有侵权，请联系我们删除
