国内流行的PCB电路板设计软件

文章来源:电子产品世界作者:龚爱清 查看手机网址
扫一扫!
扫一扫!
人气:5781发布日期:2017-04-20 10:14【

PCB电路板设计软件就是以电路原理图为根据,实现电路设计所需的功能。电路板的设计主要指版图设计,需要考虑元器件和连线的整体布局,包括内部电子元件的优化布局;金属连线和通孔的优化布局;电磁防护;散热等各种因素。优秀的PCB电路板设计能够达到良好的电路性能和散热性能,节约生产成本。PCB电路板设计需要借助计算机辅助设计(EDA)实现。下面介绍几款国内流行的PCB电路板设计软件。



Protel/Altium Designer

国内低端设计的主流,简单易学,适合初学者。国内使用protel还是有相当有市场,毕竟小公司电路设计低端的居多。

PROTEL现已发展到Altium Designer系列,形成了完整的全方位电子设计系统,包含电路原理图绘制、模拟电路与数字电路混合信号仿真、多层印制电路板设计(包含印制电路板自动布线)、可编程逻辑器件设计、图表生成、电子表格生成、支持宏操作等功能,并具有Client/Server(客户/服务器)体系结构,同时还兼容一些其它设计软件的文件格式,如ORCAD,PSPICE,EXCEL等,其多层印制线路板的自动布线可实现高密度PCB的100%布通率。



Mentor Graphicspads

PADS(PowerPCB)用的人也很多,易上手,适用于中低端设计,有低端设计“无冕之王”的称号。也是现在市场上使用范围最广的一款eda软件,满足绝大多数中小型企业的要求。PADS Layout提供了与其他PCB设计软件、CAM加工软件、机械设计软件接口,方便不同设计环境的数据转换和传递。

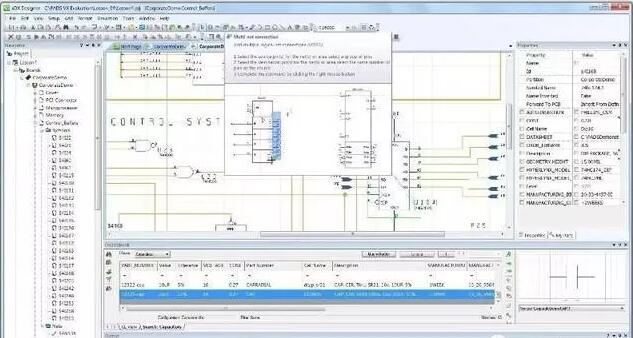

Cadence

Cadence allegro高速信号设计实际上的工业标准。PCB Layout功能非常强大。仿真方面也非常强大,自带仿真工具,可实现信号完整性仿真,电源完整性仿真。制作高速线路板方面绝对的霸主地位。据统计60%的电脑主板40%的手机主板都是Cadence画的,可见它的市场占有率有多高。

如果经常做高速板,建议选Cadence,一来功能强大,满足设计的所有需求;二是因为国内做高速用Cadence多,比较流行,学习交流的人也多。很多大公司都用Cadence,薪水也高很多,因为设计高速线路板的比低速的难度相对来说大很多。
