软硬结合板加工的难点--压合
纯粹的刚性板或者柔性板压制已经非常成熟，但是软硬结合板的一个难点，便是结合板结合部位的压制，目前还是各PCB厂家需要注意要点。
1、需要使用真空传压机：保证持续压力温度下材料的良好贴合以及粘结材料的良好流动和排气；
2、合适的覆型材料：太软的覆型材料压出的板子金属面容易显现线路及布纹，影响外观；太硬的覆型材料容易造成局部欠压，产生微气泡；

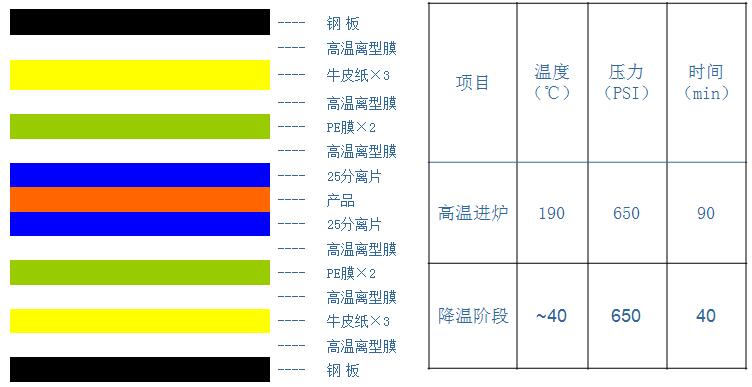

下页附一个典型的叠板结构和压板参数。
软硬结合板排气及覆型是矛盾又需要同时克服的问题，因此试验验证一步程序往往可以取得更好的效果。
ps:部分图片来源于网络，如有侵权，请联系我们删除
