为什么采用软硬结合板

文章来源:PCB电子开发网作者:龚爱清 查看手机网址
扫一扫!
扫一扫!
人气:5106发布日期:2016-03-16 10:20【

    1. 软硬结合板并不便宜,为什么采用软硬结合板

    在硬件设计的时候,成本往往不是关键要素;

    第一、可靠性:刚柔板能够解决FPC的安装可靠性问题。

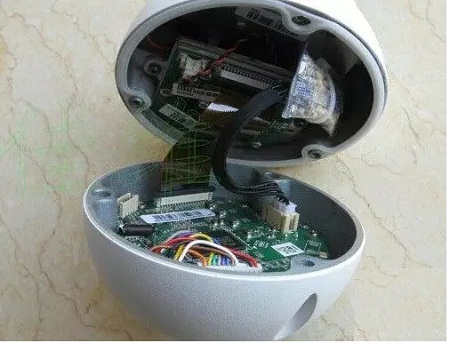

    在FPC通过连接器进行连接,带来了安装成本,安装不方便,安装可靠性的问题,同时容易短路,脱落等问题。在海康威视的某款海量发货的筒机设计上面看到了FPC安装之后,对FPC与PCB进行补焊的现象。刚柔板解决了FPC安装可靠性的问题。

    第二、综合成本:

    刚柔板,虽然单位面积的价格提高了,但是节约了连接器的费用,同时减少了安装时间,减少了返修率,减少了返修率,提高了可生产性和 可靠性。在海量发货的产品使用,往往是有效降低成本的。

    所以计算的成本:

    刚柔板面积*刚柔板单价 - 加工时间成本 - FPC松脱返修成本*松脱概率 – 较少单板种类带来的管理成本是否大于原PCB面积*PCB单价+FPC价格+连接器价格

    第三、有效改善信号质量

    由于不通过连接器进行连接,走线连续性更好,信号完整性更好。

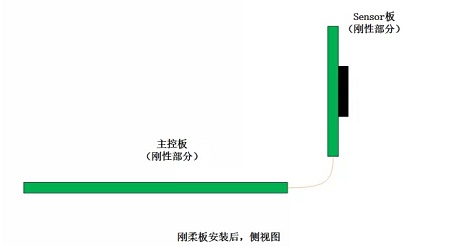

    传统IPC使用FPC和连接器,对Sensor(视频传感器)板和主控板进行对接。

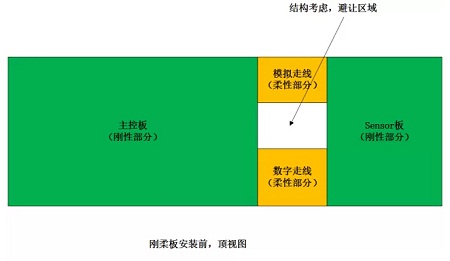

    使用刚柔板可以把主控板和sensor板做成一体,解决了很多问题,同时也符合筒机的结构设计需求。

    2. 软硬结合板的设计注意点:

    A、需要考虑柔性板的弯曲半径,弯曲半径过小会容易损坏。

    B、有效减少总面积,优化设计减小成本。

    C、需要考虑安装后立体空间的结构问题。

    D、需要考虑柔性部分走线的层数最佳设计。

    3.考虑未来3D打印发展了之后是否可以打印出奇形怪状的PCB呢?避免FPC或者软硬结合板的弱点。

    安装更方便,可靠性更高,形状更随意,不容易损坏。3D打印是否能够颠覆传统的PCB加工呢,我们拭目以待。
