电路板是电子产品的核心部件，起到连接并承载电子元件的作用。它通过印制或蚀刻导电线路，构建起电子元件间信号与电力传输的通道，保障设备正常运行。如今电路板正朝着高密度、高性能、小型化等方向不断发展，以适配各类先进电子产品的需求。它上面布满了各种孔，这些孔有什么作用呢？

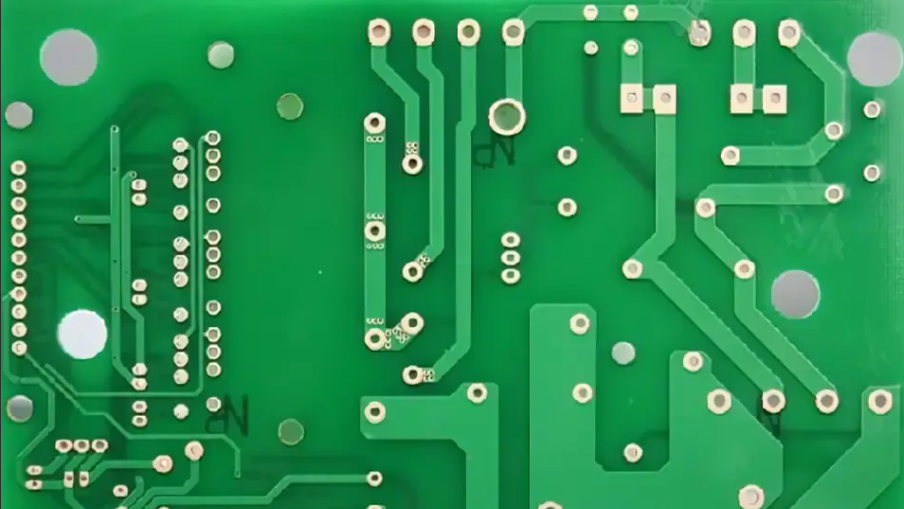

线路板上的孔可以分为以下几种类型：
1.连接孔：这种孔是用来连接线路板上的不同层的导电路径，它们通常是通过镀铜或填充导电材料来实现的。连接孔可以提高线路板的信号完整性和电气性能，也可以节省线路板的空间和成本。

2.非连接孔：这种孔是用来固定线路板或安装元器件的，它们不需要导电，只是起到机械作用。非连接孔可以增强线路板的稳定性和耐久性，也可以防止线路板的变形和开裂。

3.盲孔和埋孔：这种孔是指只连接线路板的部分层的孔，它们不贯穿整个线路板，而是隐藏在内部。盲孔和埋孔可以实现更复杂的线路设计，也可以提高线路板的密度和性能，但是它们也增加了线路板的制造难度和成本。

4.以实现更精密的线路布局，也可以满足更高的信号频率和速度的要求，但是它们也对线路板的质量和可靠性提出了更高的标准。

PCB上的孔主要有以下几种作用：

导通孔

导通孔的作用十分关键，它主要是用于实现不同层之间的电气连接。我们知道，电路板常常是多层结构，各层有着不同的线路布局，而导通孔就像是一个个 “桥梁”，可以让信号或者电流在不同层的线路之间顺利传导，使得整个电路板上的电路形成一个完整且连通的体系，确保电子元件之间能够准确无误地传输信号、进行电力供应，从而保障电子设备正常工作。

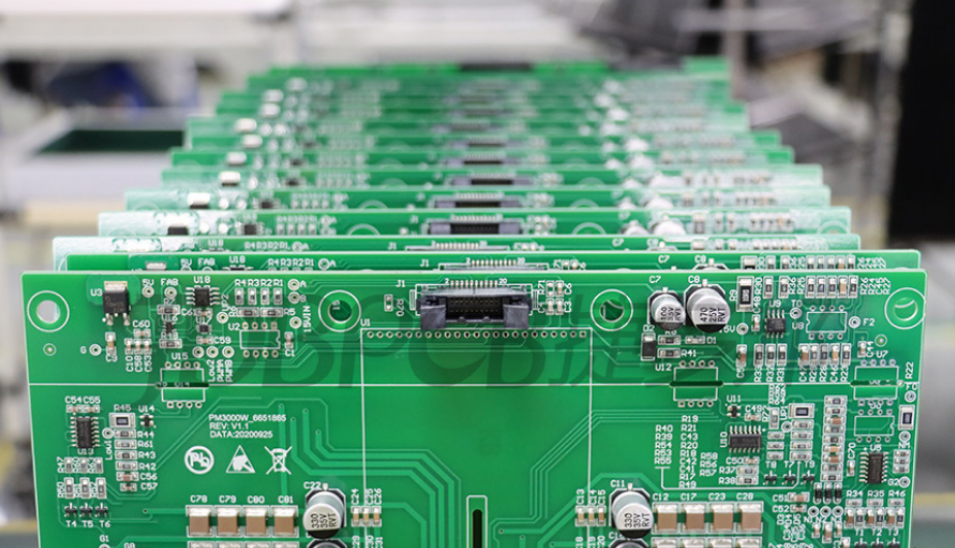

安装孔

安装孔主要是为了方便将电路板固定在电子设备的外壳或者其他结构上。比如在电脑主板安装到机箱内时，就会通过相应的螺丝等连接件穿过安装孔，将主板稳稳地固定在合适的位置，避免其在设备使用过程中出现晃动、位移等情况，保证了电路板上各元件能处于稳定的工作环境，也利于设备整体的稳定性和可靠性。

散热孔

部分电路板上会设置散热孔，尤其是那些功率较大、电子元件发热量较多的电路板。散热孔能够增加空气的流通，帮助热量更快地散发出去。像电脑的显卡电路板，在高负载运行时会产生大量热量，散热孔配合散热风扇等散热装置，能有效降低电路板及元件的温度，防止因过热而出现元件性能下降甚至损坏等问题，延长电路板及整个电子设备的使用寿命。

线路板上的孔是电子产品的重要组成部分，它们不仅影响着线路板的功能和性能，也影响着线路板的美观和寿命。了解线路板上的孔的类型和作用，可以帮助我们更好地选择和使用线路板，也可以让我们对电子产品有更深的认识和欣赏。
