HDI板的定义及其分类

文章来源:作者:龚爱清 查看手机网址
扫一扫!
扫一扫!
人气:14803发布日期:2015-10-21 10:02【

  很多外界人士可能不理解HDI的定义是什么,甚至很多人觉得HDIPCB通孔板是一个的概念,接下来HDI板厂家将为您简要解析什么是HDIHDI的分类有哪些。

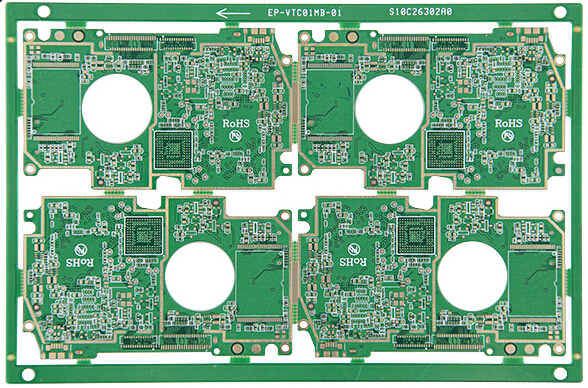

HDI板


  1.HDI的定义:
  (High Density Interconnection)中文意为高密度互连,通常以线路密集度高,且线路较普通PCB细为特点,而且存在微孔(俗称盲孔,孔径<125um)之多层高精密度印刷线路板

  2.HDI的阶次:
  通常业界把HDI经过镭射的次数称之为阶次,经过一次称为一阶,也称PULLS I,经过二次称为二阶,也称PULLS II.如此类推。

  3.HDI的叠构:
  俗称线路板压合增层方式图,也称机构图。通常相同层数的线路板,而不同之叠构,所经过的工艺流程也会不一样。

  4.HDI的产品分类
  2.1 通盲孔类(无埋孔)Blind+Hole
  2.2 通埋孔类(有埋孔)Blind+Buried

ps:部分图片来源于网络,如有侵权,请联系我们删除
