手机无线充线路板调试电路中必须了解的电路设计细节
找到这些细节可以节省电路。很多人都是一样的。在完成一个项目后,我们的许多工程师发现整个项目的大部分时间都花在了“调试、检测和校正电路”阶段。也正是在这一阶段,许多项目无法实施,在那里停滞不前。如果你想快速完成项目,摆脱实验调试的无聊。如果您不知道问题出在哪里,深联电路手机无线充线路板厂建议您可以快速了解以下电路设计细节!
(1)积分反馈电路通常需要串联一个小电阻(约560Ω),每个积分电容大于10PF。
(2)为了获得稳定性好的反馈电路,通常需要在反馈回路外使用小电阻或扼流圈为电容性负载提供缓冲。
(3)为了获得稳定的线性电路,必须通过无源滤波器或其他抑制方法(如光电隔离)保护所有连接。
(4)输入和输出滤波器应放置在外部电缆的连接处。由于天线效应,在非屏蔽系统内的任何接线处都需要滤波。此外,使用数字信号处理或开关模式转换器的屏蔽系统内的接线处也需要滤波。
(5) 应使用EMC滤波器,所有IC相关滤波器应连接到本地0V基准面。
(6) 在反馈回路之外,不要使用有源电路来过滤或控制EMC的射频带宽,而只能使用无源元件(最好是RC电路)。积分反馈法只有在运算放大器的开环增益大于闭环增益时才有效。在较高频率下,积分电路无法控制频率响应。
(7)模拟集成电路的电源和接地参考引脚需要高质量的射频解耦,与数字集成电路一样。然而,由于模拟器件的功率噪声抑制比(PSRR)在高于1kHz后几乎没有提高,因此模拟芯片通常需要进行低频功率解耦。各运算放大器、比较器和数据转换器的模拟电力线应采用RC或LC滤波。功率滤波器的转角频率应补偿PSRR转角频率和器件的斜率,从而获得整个工作频率范围内所需的PSRR。
(8)对于高速模拟信号,根据其连接长度和通信的最高频率,需要采用传输线技术。即使是低频信号,使用传输线技术也可以提高其抗干扰能力,但如果没有正确匹配的传输线,就会产生天线效应。
(9)避免使用对电场非常敏感的高阻抗输入或输出。
(10)由于大部分辐射是由共模电压和电流产生的,而环境中的大部分电磁干扰是由共模问题引起的,在模拟电路中使用平衡收发(差分模式)技术会有很好的EMC效果,减少串扰。(差分电路)驱动不使用0V参考系统作为回路回路,因此可以避免大电流回路,从而减少射频辐射。
(11)比较器必须有一个滞后(正反馈),以防止由于噪声和干扰造成的错误输出转换,并防止在断点处振荡。不要使用比需要更快的比较器(保持dV/dt在期望范围内越低越好)。
(12)有些模拟电路本身对射频场特别敏感,因此通常需要在手机无线充线路板上安装一个小的金属屏蔽盒,并连接到手机无线充线路板的接地面,以屏蔽这些模拟元件。
ps:部分图片来源于网络,如有侵权,请联系我们删除
最新产品

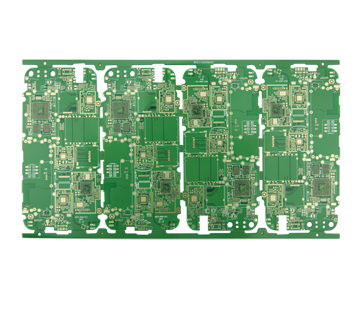

通讯手机HDI
-
-
