软硬结合板的类型和定义

一、产品定义

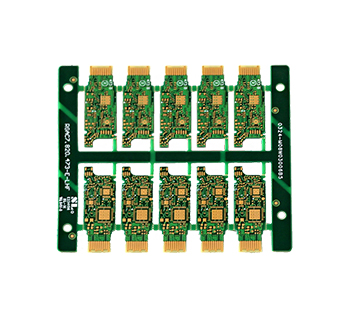

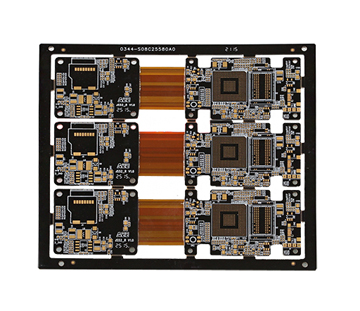

软硬结合板，就是柔性线路板与硬性线路板，经过压合等工序，按相关工艺要求组合在一起，形成的具有FPC特性与PCB特性的线路板。

二、生产流程

软硬结合板的生产应同时具备FPC生产设备与PCB生产设备。

首先，由电子工程师根据需求画出软性结合板的线路与外形；

然后，下发给生产厂家，经过CAM工程师对图纸文件进行处理；

第三，安排FPC生产线生产所需FPC、PCB生产线所需PCB；

第四、软板与硬板生产出来后，按照图纸文件要求，将FPC与PCB经过压合机无缝压合；

第五，再经过一系列细节环节，最终制成软硬结合板。

注：由于多种材料的混合使用和多重的制作步骤，刚挠结合板的加工时间更长，制作成本更高。在出货之前，一般都要进行全检。

三、优点与缺点

优点：同时具备FPC的特性与PCB的特性，可以用于有特殊要求的产品之中，对节省产品内部空间，减少成品体积，提高产品性能有很大的帮助。

缺点：生产工序繁多，生产难度大，良品率较低，导致价格比较贵，生产周期比较长。

四、产品用途

1、照相机、摄影机；

2、CD-ROM、DVD；

3、硬驱、笔记本电脑；

4、电话、手机；

5、打印机、传真机；

6、电视机；

7、医疗设备；

8、汽车电子；

9、航空航天及军工产品等。

五：软硬结合板与贴补强软板的区别

1、什么是补强板？

软板在具有轻型、薄型、柔软性的同时，也失去了刚性的性能；为了使产品指定部位增加一定的厚度和刚性，以便于客户的后续安装或装配，需要在这些位置贴上一块刚性的板材，即补强板。

补强板的种类有如下几种：

（1）不锈钢片（SS：Stainless Steel)，有的客户图纸上标注是SUS，实际上这就是钢片补强，SUS是钢片的常用型号。

（2）铝片（AL)；

（3）FR4；

（4）聚酰亚胺(PI)；

（5）聚酯(PET)。

2、软硬结合板与贴补强软板的区别。

相同点：二者的结构都是软板材料与硬板材料通过胶层结合在一起的；

不同点：软硬结合板在硬板材料上有布线，软板上的走线与硬板走线之间通过via相互导通。而贴补强软板，其上面的硬板材料上一般没有任何走线，哪怕是PAD。软板与硬板之间只有机械连接，并无电气连接。当然有些比较特别的补强上会有PAD或光学点，但这些PAD与软板上的走线是没有电气连接的；价格上仍旧比软硬结合板低很多。

ps:部分图片来源于网络，如有侵权，请联系我们删除
