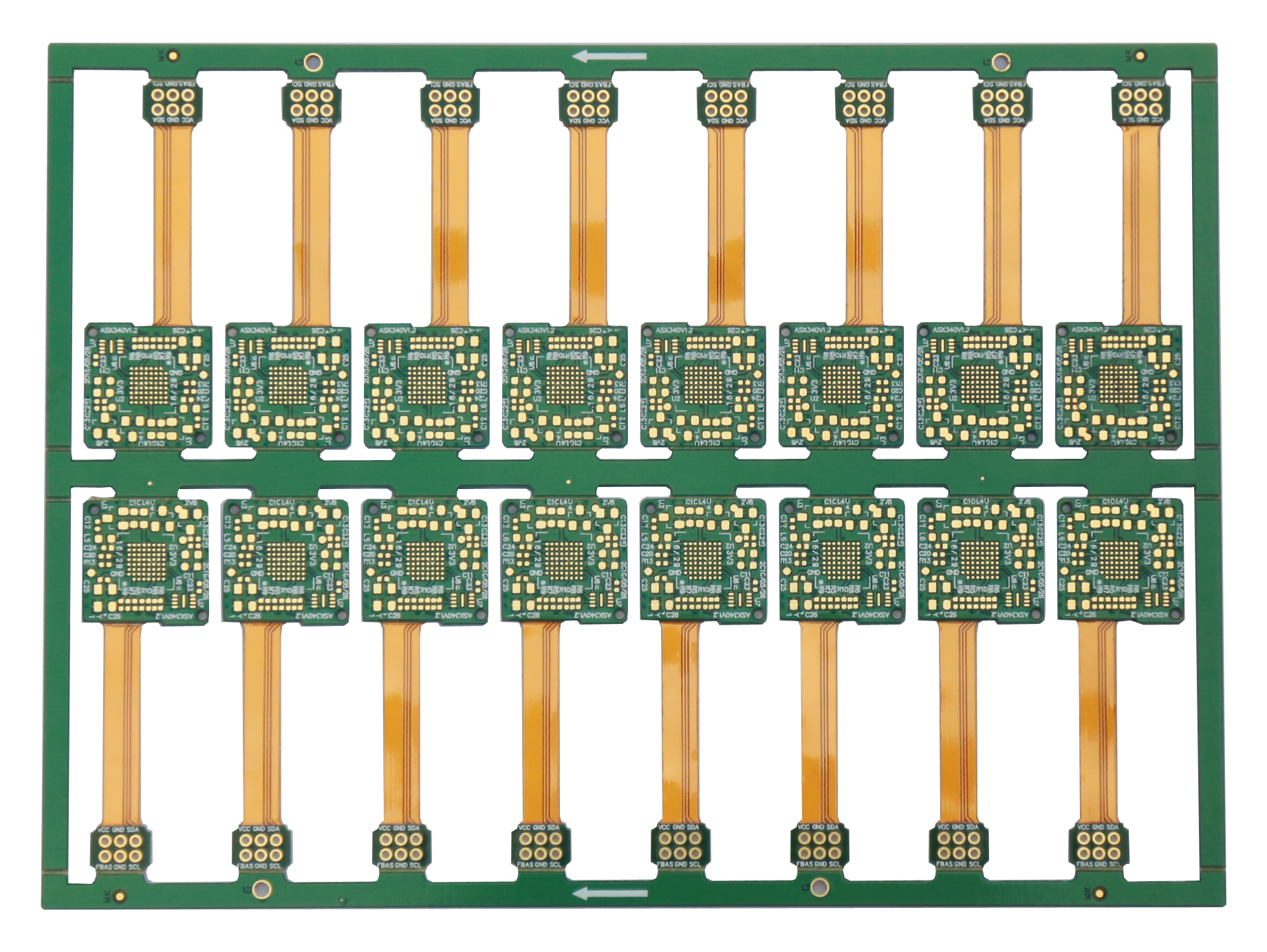

多层PCB软硬结合板布局布线原则

文章来源：作者：何琴查看手机网址

扫一扫！

扫一扫!

人气：4661发布日期：2018-07-21 11:01【大中小】

多层PCB软硬结合板布局布线的一般原则PCB设计人员在电路板布线过程中需要遵循的一般原则如下:

(1)元器件印制走线的间距的设置原则。不同网络之间的间距约束是由电气绝缘、制作工艺和元件)元器件印制走线的间距的设置原则。大小等因素决定的。例如一个芯片元件的引脚间距是8mil，则该芯片的【ClearanceConstraint】就不能设置为10mil，PCB设计人员需要给该芯片单独设置一个6mil的PCB设计规则。同时，间距的设置还要考虑到生产厂家的生产能力。
另外，影响元器件的一个重要因素是电气绝缘，如果两个元器件或网络的电位差较大，就需要考虑电气绝缘问题。一般环境中的间隙安全电压为200V/mm，也就是5.08V/mil。所以当同一块电路板上既所以当同一块电路板上既有高压电路又有低压电路时，就需要特别注意足够的安全间距。有高压电路又有低压电路时，就需要特别注意足够的安全间距。

(2)线路拐角走线形式的选择。为了让电路板便于制造和美观，在PCB设计时需要设置线路的拐角模式，线路拐角走线形式的选择。可以选择45°、90°和圆弧。一般不采用尖锐的拐角，最好采用圆弧过渡或45°过渡，避免采用90°或者更加尖锐的拐角过渡。
导线和焊盘之间的连接处也要尽量圆滑，避免出现小的尖脚，可以采用补泪滴的方法来解决。当焊盘之间的中心距离小于一个焊盘的外径D时，导线的宽度可以和焊盘的直径相同;如果焊盘之间的中心距大于D，则导线的宽度就不宜大于焊盘的直径。导线通过两个焊盘之间而不与其连通的时候，应该与它们保持最大且相等的间距，同样导线和导线之导线通过两个焊盘之间而不与其连通的时候，应该与它们保持最大且相等的间距，间的间距也应该均匀相等并保持最大。间的间距也应该均匀相等并保持最大。

(3)印制走线宽度的确定方法。走线宽度是由导线流过的电流等级和抗干扰等因素决定的，流过电流过电流越大，则走线应该越宽。电源线就应该比信号线宽。为了保证地电位的稳定(受地电流大小变流越大，则走线应该越宽。一般电源线就应该比信号线宽电源线就应该比信号线宽化影响小)，地线也应该较宽地线也应该较宽。实验证明:当印制导线的铜膜厚度为0.05mm时，印制导线的载流量地线也应该较宽可以按照20A/mm2进行计算，即0.05mm厚，1mm宽的导线可以流过1A的电流。所以对于一般的对于一般的的宽度就可以满足要求了;高电压高电压，信号线来说10~30mil的宽度就可以满足要求了高电压，大电流的信号线线宽大于等于40mil，线~线间间距大于30mil。为了保证导线的抗剥离强度和工作可靠性，在板面积和密度允许的范围内，应该采用尽可能宽的导线来降低线路阻抗，提高抗干扰性能。
对于电源线和地线的宽度，为了保证波形的稳定，在电路板布线空间允许的情况下，尽量加粗，一般情况下至少需要50mil。

(4)印制导线的抗干扰和电磁屏蔽。导线上的干扰主要有导线之间引入的干扰、电源线引入的干扰)印制导线的抗干扰和电磁屏蔽。导线上的干扰主要有导线之间引入的干扰、和信号线之间的串扰等，和信号线之间的串扰等，合理安排和布置走线及接地方式可以有效减少干扰源，使PCB设计出的电路板具备更好的电磁兼容性能。
对于高频或者其他一些重要的信号线，例如时钟信号线，一方面其走线要尽量宽，对于高频或者其他一些重要的信号线，例如时钟信号线，一方面其走线要尽量宽，另一方面可以采取(就是用一条封闭的地线将信号线包裹起来，包裹"起来相当于加一包地的形式使其与周围的信号线隔离起来就是用一条封闭的地线将信号线"包裹起来，层接地屏蔽层）层接地屏蔽层。
