细数线路板厂在PCB设计中会遇到的八种阻抗计算模型!

文章来源:作者:梁波静 查看手机网址
扫一扫!
扫一扫!
人气:3710发布日期:2018-12-21 04:04【

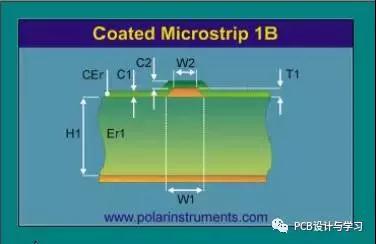

01外层单端阻抗计算模型

  H1: 介质厚度Er1: 介电常数W1:阻抗线底部宽度W2:阻抗线顶部宽度T1:成品铜厚C1:基材的阻焊厚度C2:铜皮或走线上的阻焊厚度CEr:阻焊的介电常数

  这种阻抗计算模型适用于:外层线路印阻焊后的单端阻抗计算。

02外层差分阻抗计算模型

  H1:介质厚度Er1:介电常数W1:阻抗线底部宽度W2:阻抗线顶部宽度S1:阻抗线间距T1:成品铜厚C1:基材的阻焊厚度C2:铜皮或走线上的阻焊厚度C3:基材上面的阻焊厚度CEr:阻焊的介电常数

  这种阻抗计算模型适用于:外层线路印阻焊后的差分阻抗计算。

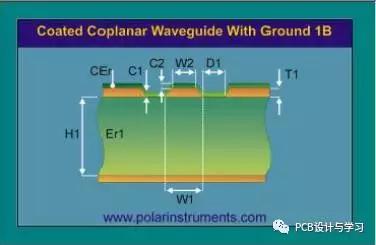

03外层单端阻抗共面计算模型

  H1:介质厚度Er1:介电常数W1:阻抗线底部宽度W2:阻抗线顶部宽度D1:阻抗线到周围铜皮的距离T1:成品铜厚C1:基材的绿油厚度C2:铜皮或走线上的绿油厚度CEr:绿油的介电常数

  这种阻抗计算模型适用于:外层线路印阻焊后的单端共面阻抗计算。

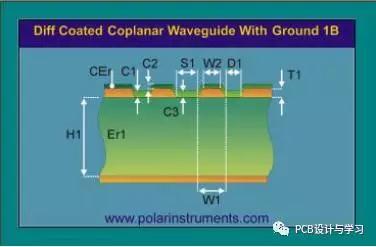

04外层差分阻抗共面计算模型

  H1:介质厚度Er1:介电常数W1:阻抗线底部宽度W2:阻抗线顶部宽度D1:阻抗线到两边铜皮的距离T1:成品铜厚C1:基材的绿油厚度C2:铜皮或走线上的绿油厚度C3:基材上面的绿油厚度CEr:绿油的介电常数

  这种阻抗计算模型适用于:外层线路印阻焊后的差分共面阻抗计算。

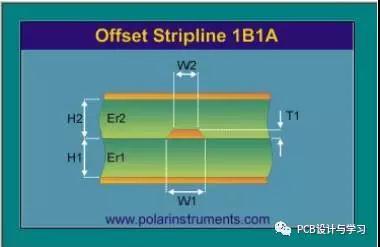

05内层单端阻抗计算模型

  H1:介质厚度Er1:介电常数H2:介质厚度Er2:介电常数W1:阻抗线底部宽度W2:阻抗线顶部宽度T1:成品铜厚

  这种阻抗计算模型适用于:内层线路单端阻抗计算。

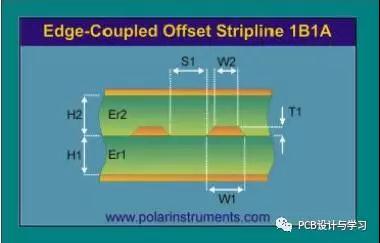

06内层差分阻抗计算模型

  H1:介质厚度Er1:介电常数H2:介质厚度Er2:介电常数W1:阻抗线底部宽度W2:阻抗线顶部宽度S1:阻抗线间距T1:成品铜厚

  这种阻抗计算模型适用于:内层线路差分阻抗计算。

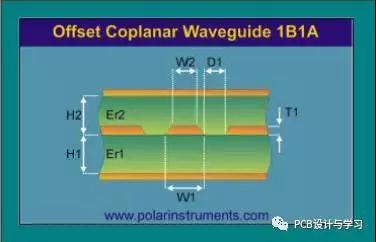

07内层单端阻抗共面计算模型

  H1:介质厚度Er1:H1 对应介质层介电常数H2:介质厚度Er2:H2 对应介质层介电常数W1: 阻抗线底部宽度W2: 阻抗线顶部宽度D1:阻抗线到周围铜皮的距离T1:线路铜厚

  这种阻抗计算模型适用于:内层单端共面阻抗计算。

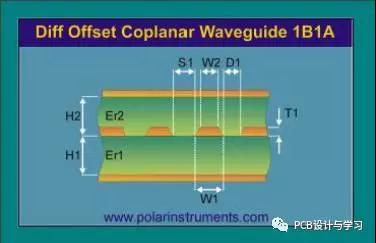

08内层差分阻抗共面计算模型

  H1:介质厚度H2:介质厚度W1:阻抗线底部宽度W2:阻抗线顶部宽度S1:阻抗线间距D1:阻抗线到周围铜皮的距离T1:线路铜厚Er1:H1 对应介质层介电常数Er2:H2 对应介质层介电常数

  这种阻抗计算模型适用于:内层差分共面阻抗计算。

以上就线路板厂在设计中会遇到的8中阻抗计算!

ps:部分图片来源于网络,如有侵权,请联系我们删除
