本文将为你介绍手机无线充线路板相关知识
随着科技的高速发展，手机的充电技术也在不断革新，无线充电技术也应运而生。
以手机无线充线路板为依托，无线充电技术可以获得更好更快的发展。
无线充电技术介绍
无线充电技术源于无线电能传输技术，可分为小功率无线充电和大功率无线充电两种方式。
1，小功率无线充电常采用电磁感应式，如对手机充电的无线充电方式。
2，大功率无线充电常采用谐振式由供电设备（充电器）将能量传送至用电的装置，该装置使用接收到的能量对电池充电，并同时供其本身运作之用。
由于充电器与用电装置之间以电磁场传送能量，两者之间不用电线连接，因此充电器及用电的装置都可以做到无导电接点外露。所以称之为无线充电,也叫无绳充电

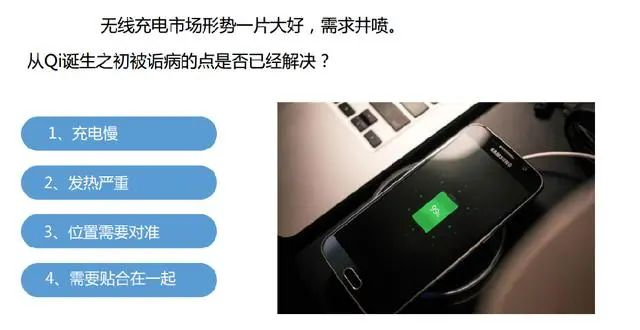

无线充电技术现状
.png)
无线充电的方式

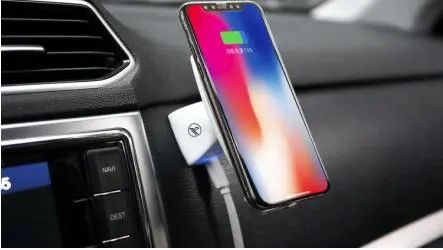

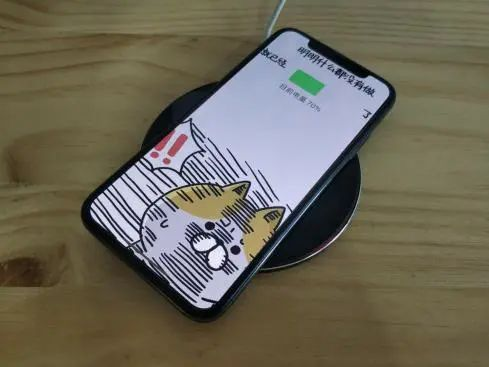

最常见的是：无线充电座和车载
.png)

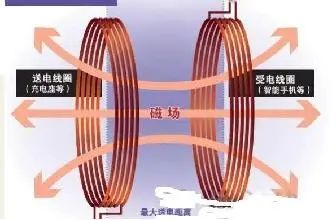

基本原理-电磁感应式
线路板的无线充电原理：
是通过近场感应，由无线充电设备将能量传导到充电终端设备，终端设备再将接收到的能量转化为电能存储在设备的电池中。
具体是电流通过线圈，线圈产生磁场对附近线圈产生感应电动势从而产生电流.对手机电池进行充电。
这种充电方式的转化效率较高，但传输距离较短达到 0mm～10cm 左右，而且对摆放位置要求较高，只能对准线圈一对一进行。金属感应接触还会产生热量造成发热现象。但是它原理简单，技术成熟，成本低廉，是一种已经广泛普及的技术。不过它的缺陷是传输距离短。

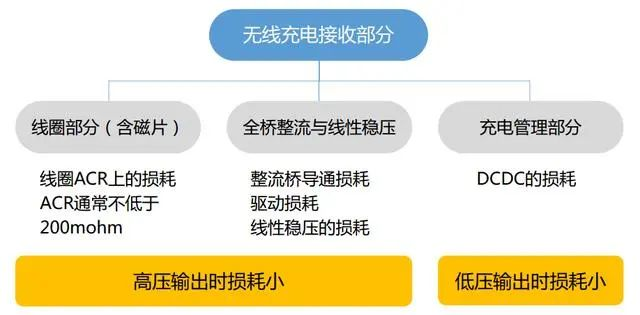

无线充电的组成结构
苹果8P无线充电电磁感应输入
8p无线充电的线圈电磁感应输入：
当手机放在无线充电的设备上时,无线充电芯片被激活
一方面无线充电部分的线圈接受来自无线充电设备上发出的110kHz-205kHz的交流电磁场
(苹果无线充电器工作频率是这个范围110kHz-205kHz,其他牌子的可能不同)
电磁场转化为交流电,从无线充电接口J3500的两个脚1脚和2脚输出交流电分别到两排耦合电容
经过耦合电容后一方面通过二极管整流后变成半波形并储能升压进入到无线充电芯片D1和F1脚
另一方面直接进入到无线充电芯片后经两个升压电容C3404和C3405升压再进入无线充电ic

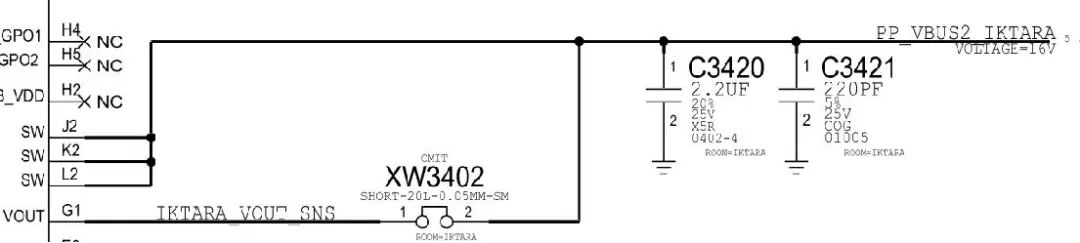

苹果8P无线充电IC的输出

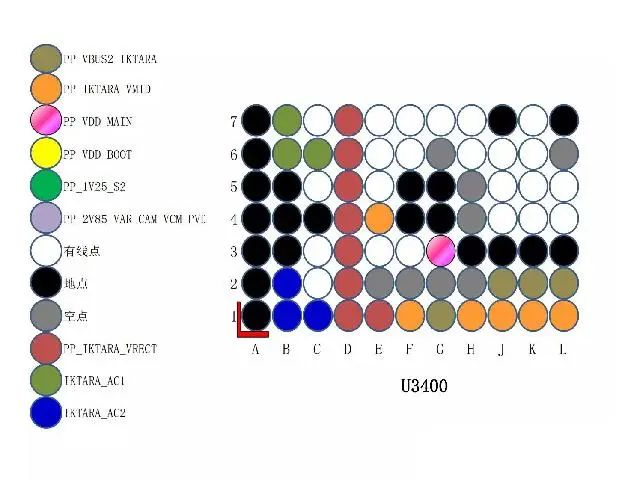

苹果8P无线充电IC底脚

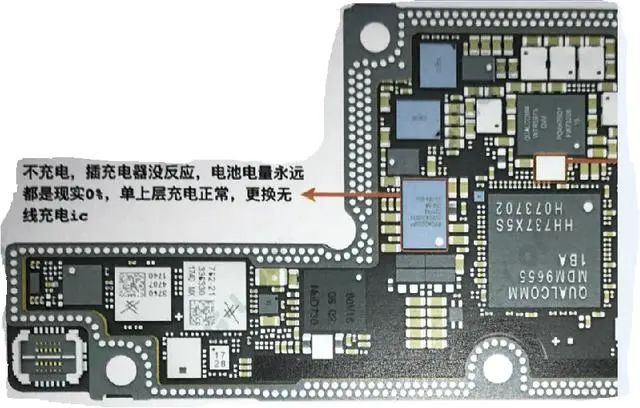

苹果x无线充电故障

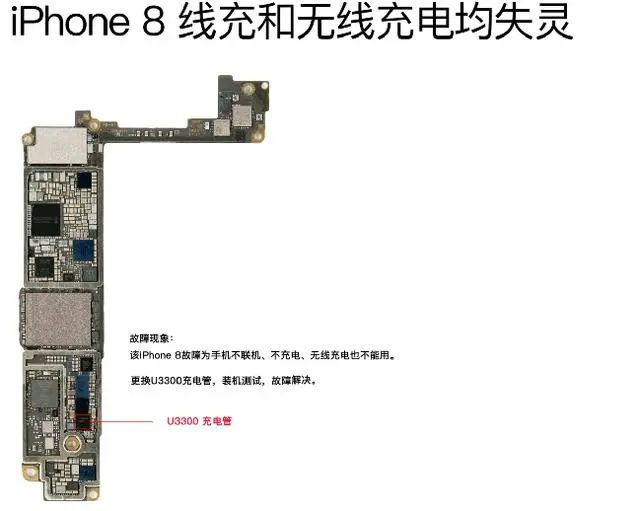

苹果8代无线充电故障
以上，简要介绍了无线充电技术，这种技术依然还在发展的初期阶段。
随着PCB的更新，相信技术也能随之革新与突破。
ps:部分图片来源于网络，如有侵权，请联系我们删除
