电路板厂讲PCB电路板邮票孔是什么?

文章来源:作者: 查看手机网址
扫一扫!
扫一扫!
人气:1580发布日期:2023-11-14 09:42【

一、PCB 邮票孔是什么?



电路板厂讲邮票孔是指主板面板上的孔,用于将组成阵列的小型 PCB连接在一起,可以轻松地从PCB上移除组件。



邮票孔是穿孔的,当你向下推的时候,会折断,你可以在不损坏 PCB本身的情况下卸下组件。

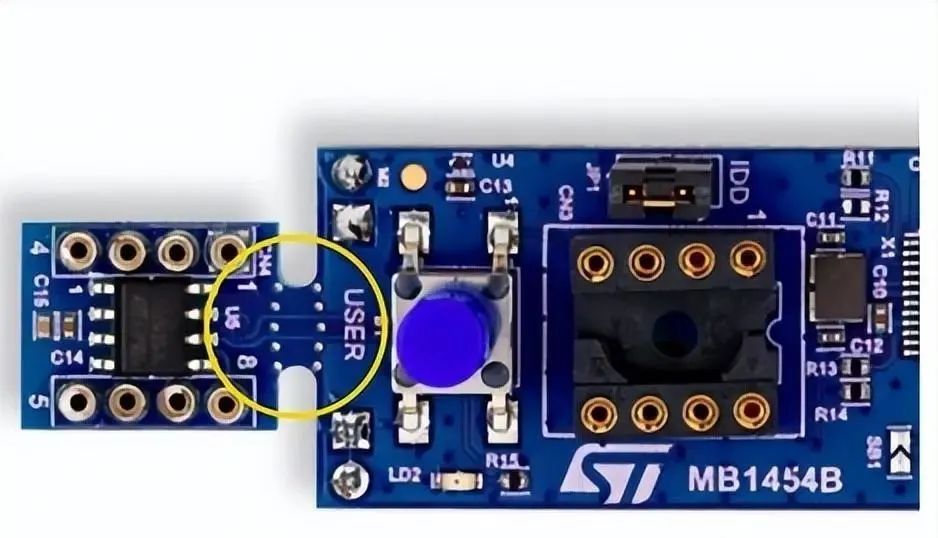

PCB 邮票孔



二、PCB 邮票孔的作用

PCB上设计的邮票孔的原因有很多:



1、可以将小 PCB板连接成一组

当你有一堆需要连接的PCB,又太小不能使用连接器,你就可以利用邮票孔的将它们连接起来。穿孔将使电流流过 PCB,并且与附近的其他 PCB连接。



2、可以在两个不同的 PCB /设备之间传输电力和数据

如果你需要一个设备可以与另外一台设备进行通信,可以使用邮票孔。



三、PCB 邮票孔设计要求



1、PCB 邮票孔 孔数

邮票孔通常是5个一组,用于将组件连接在一起,可能会因为PCB设计而异。

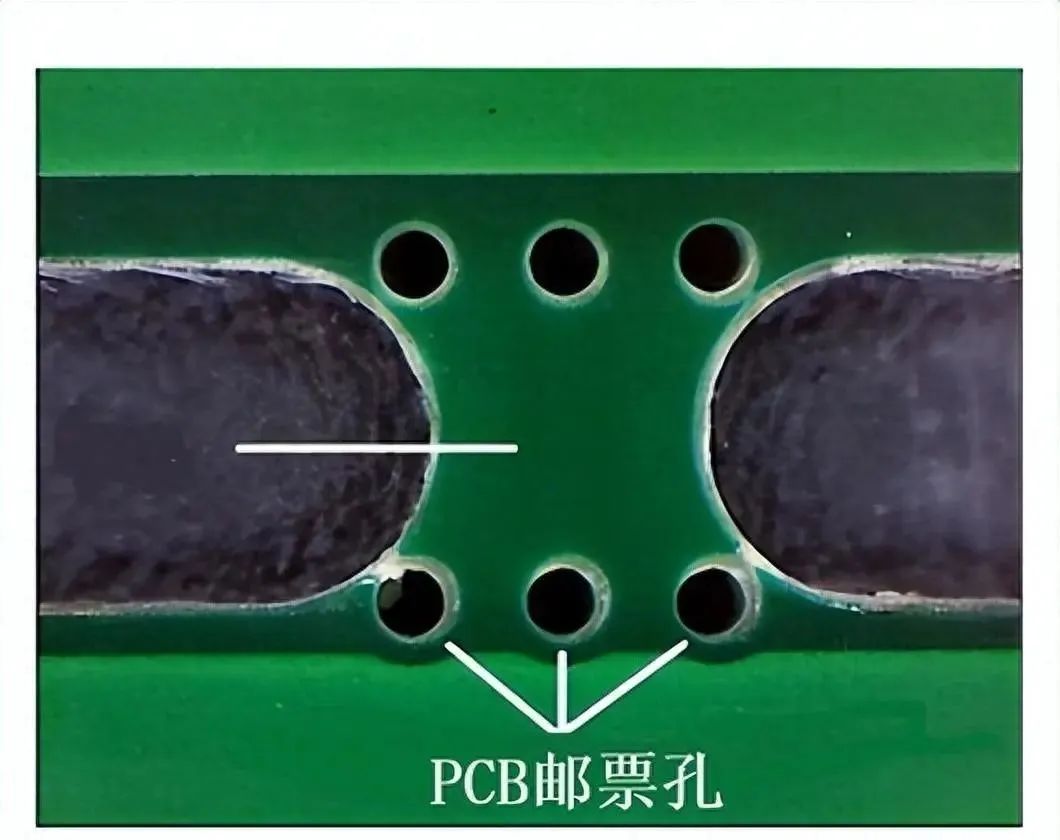

PCB 邮票孔 孔数



2、PCB 邮票孔尺寸

PCB邮票孔的尺寸通常为0.020英寸或直径0.5毫米,会根据 PCB设计的而变化。PCB 邮票孔的尺寸由用于制造 PCB的材料厚度决定。

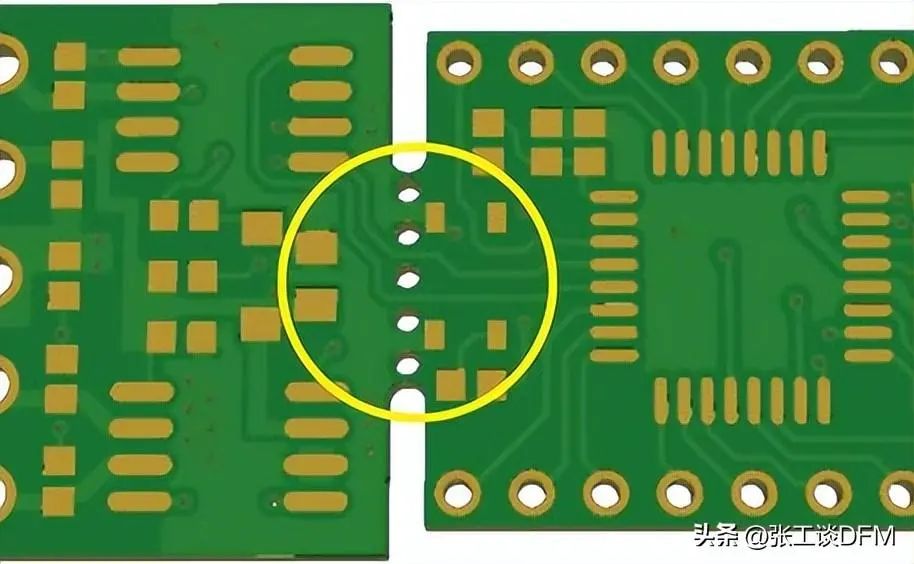

PCB 邮票孔尺寸



3、PCB 邮票孔孔间距

通常 PCB 邮票孔间距为0.030英寸或0.76毫米,这样可以防止元件靠得太近而导致短路。

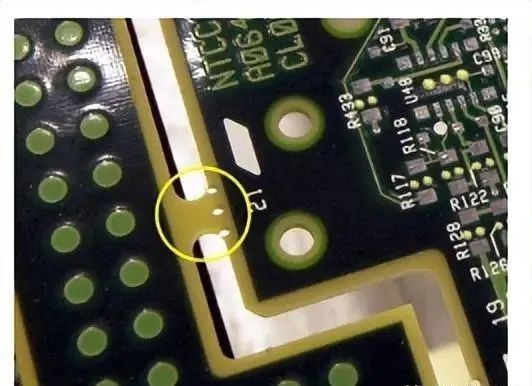

PCB邮票孔孔间距



四、4 个 PCB邮票孔设计技巧



1、足够的拉片来维持 PCB

由于PCB邮票孔是一个开口,也就是说两者之间没有任何联系,如果是这样的话,PCB的两部分之间就会出现短路。



为了避免这种情况发布,必要确保选项卡足够坚固,可以支撑上方组件的重量。



2、应该远离敏感元件

必须要远离敏感元件,因为拉片很容易损坏,容易导致电气短路。





应该远离敏感元件



3、两个邮票孔之间的间距应该在 60mm-90mm之间

如果两个邮票孔之间的空间太大,不方便安装组件。如果间距太小,焊料就容易流到其他地方,造成短路。



4、与最近的组件之间至少有0.125ich 的间距

最近的组件之间应至少保持0.125 英寸的间隙,尤其是对于高密度 PCB。距离组件越近,焊接固定就越困难。距离太近,容易在焊盘/走线之间形成焊桥。



五、PCB 邮票孔和 V型槽的区别



1、V 型槽

V 型槽是 PCB 组装最常见的方式,V-CUT是指可以将几块板或同一块板组合拼接在一起,然后在PCB加工后用V-CUT机在板之间切出V形槽,可以在使用过程中或封装前折断。



采用双面V型槽时,V型槽的深度应控制在1/3(两侧槽的总和)左右,且槽尺寸准确,深度均匀。

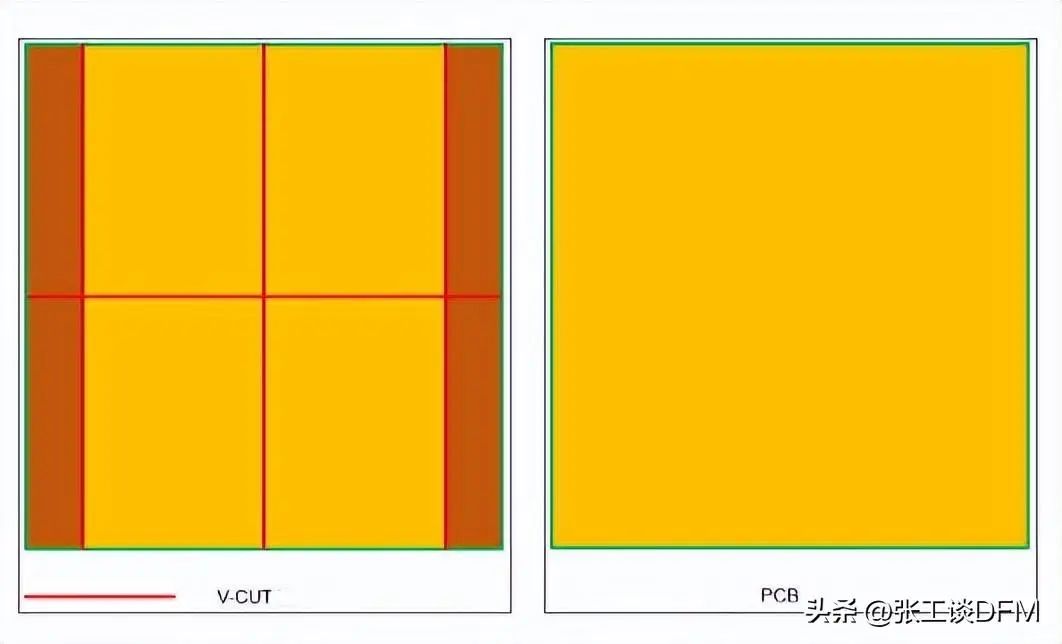

V 型槽



V型槽的优点:

· 成本低

· 更容易制造

· 品质会更好,不容易变形





2、 PCB邮票孔

在很多设计中,会用 PCB 邮票孔代替 V形槽。



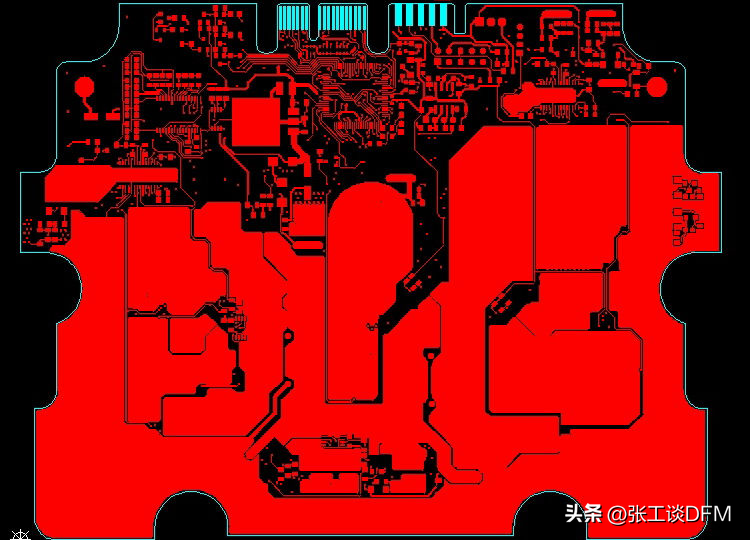

PCB邮票孔



软硬结合板厂讲邮票孔的优点:

1、强度更好,可以直接折断,不像丝锥需要铣床设备切割;

2、有更大的抓地力

孔越大,粘合剂抓住的表面积就越大,这样安装会比较容易,并且可以防止 PCB移动。



ps:部分图片来源于网络,如有侵权,请联系我们删除
