使用过期PCB电路板的危害都有哪些?

文章来源:作者:何琴 查看手机网址
扫一扫!
扫一扫!
人气:1557发布日期:2022-07-05 08:42【

  客户在定制电路板产品时,总会多制作一些,以备不时之需。时间久了,会出现PCB板过期但被自己忽略的现象。那么,使用过期PCB电路板的危害都有哪些?和深联电路一起来了解一下。

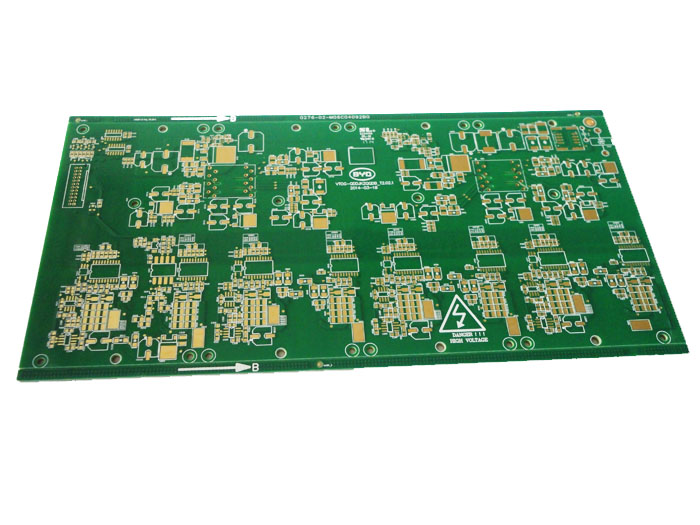

1、过期PCB可能造成表面焊垫发生氧化

  焊垫氧化后将造成焊锡不良,最终可能导致功能失效或掉件风险。电路板不同的表面处理对于抗氧化的效果会不一样,原则上ENIG要求要在12个月内用完;而OSP则要求要在六个月内用完,建议依照电路板厂的保存期限以确保品质。

2、过期PCB可能会吸湿造成爆板

  电路板吸湿后经过回焊时可能会引起爆米花效应、爆板或分层等问题。这个问题虽然可以经由烘烤来解决,但烘烤有可能会引起其他的品质问题。

3、过期PCB的胶合能力可能会降解变质

  电路板生产出来后,其层与层之间的胶合能力就会随着时间的推移而渐渐降解甚至变质,在经过回焊炉高温时,有可能造成电路板分层、表面气泡产生,严重影响电路板的可靠性。
