智能音响HDI板设计过程中常见错误有哪些

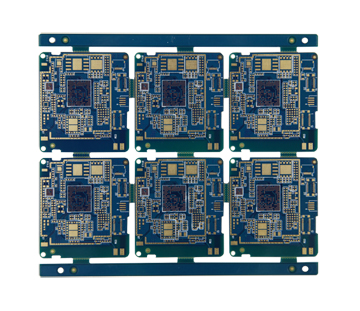

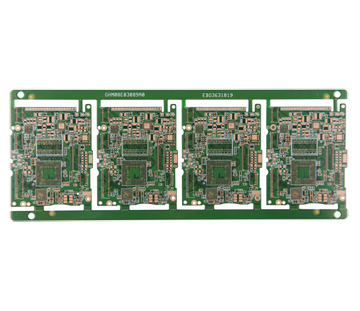

智能音响HDI设计过程中常见错误归纳
1. 焊盘重叠
▪ 造成重孔,在钻孔时因为在一处多次钻孔导致断钻及孔的损伤。
▪ 多层板中,在同一位置既有连接盘,又有隔离盘,板子做出表现为隔离连接错误。
2. 图形层使用不规范
▪ 违反常规设计,如元件面设计在Bottom层,焊接面设计在TOP层, 使人造成误解。
▪ 在各层上有很多设计垃圾,如断线,无用的边框,标注等。
3. 字符不合理
▪ 字符覆盖SMD焊片,给智能音响HDI通断检测及元件焊接带来不便;
▪ 字符太小,造成丝网印刷困难,太大会使字符相互重叠,难以分辨,字体一般>40mil。
4. 单面焊盘设置孔径
▪ 单面焊盘一般不钻孔,其孔径应设计为零,否则在产生钻孔数据时,此位置出现孔的坐标.如钻孔应特殊说明;
▪ 如单面焊盘须钻孔,但未设计孔径,在输出电、地层数据时软件将此焊盘做为 SMT焊盘处理,内层将丢掉隔离盘。
5. 用填充块画焊盘
虽然能通过DRC检查,但在加工时不能直接生成阻焊数据,该焊盘覆盖阻焊剂不能焊接。
6. 电地层既设计散热盘又有信号线,正像及负像图形设计在一起,出现错误。
7. 大面积网格间距太小
网格线间距<0.3mm,智能音响HDI制造过程中,图形转移工序在显影后产生碎膜造成断线.提高加工难度。
8. 图形距外框太近
应至少保证0.2mm以上的间距(V-cut处0.35mm以上),否则外型加工时引起铜箔起翘及阻焊剂脱落.影响外观质量(包括多层板内层铜皮)。
9. 外形边框设计不明确
很多层都设计了边框,并且不重合,造成智能音响HDI厂家很难判断以哪一条线成型,标准边框应设计在机械层或BOARD层,内部挖空部位要明确。
10. 图形设计不均匀
造成图形电镀时,电流分布不匀,影响镀层均匀,甚至造成翘曲。
11. 异型孔短
异型孔的长/宽应>2:1,宽度>1.0mm,否则数控钻床无法加工。
12. 未设计铣外形定位孔如有可能在智能音响HDI板内至少设计2个直径>1.5mm的定位孔。
13. 孔径标注不清
▪ 孔径标注应尽量以公制标注,并且以0.05递增。
▪ 对有可能合并的孔径尽可能合并成一个库区。
▪ 是否金属化孔及特殊孔的公差(如压接孔)标注清楚。
ps:部分图片来源于网络,如有侵权,请联系我们删除
