线路板厂生产所需要的设备

文章来源:作者:梁波静 查看手机网址
扫一扫!
扫一扫!
人气:4256发布日期:2018-10-16 11:16【

  线路板的制作是一个比较复杂的过程,基本在每一个生产环节需要对应的设备进行加工,需要投入大量的精力和成本。

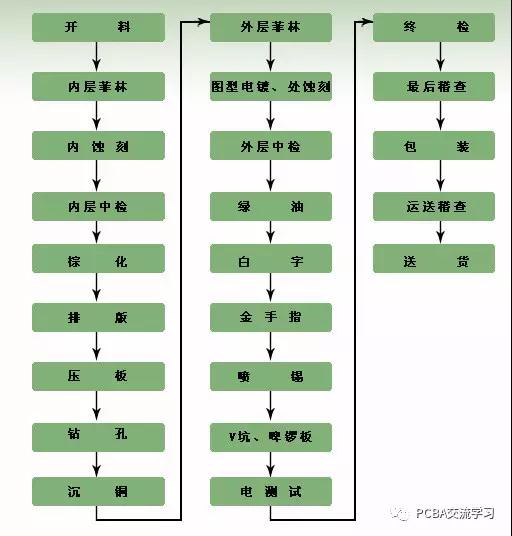

一、PCB生产流程如下图所示(多层板)

二、在PCB生产过程中,需要如下的生产设备:

1、工程制作---光绘机,菲林曝光机

2、开料--- 开料机,烘板用的烤箱

3、层压--棕化生产线, 层压机,磨板机

4、钻孔---数控钻机

5、磨板---磨板机

6、金属化孔(PTH)--化学铜生产线(沉铜线)

7、图形转移--贴膜机,UV曝光机或者LDI

8、图形电镀--电镀生产线

9、褪干(湿)膜--褪膜生产线

10、图形蚀刻----蚀刻生产线

11、阻焊层制作---丝印机,UV曝光机或者LDI

12、烘烤固化----烤箱,隧道炉

13、表面处理---OSP生产线或者化学镍金线,化学镍钯金线

14、成型---冲压机或者数控锣床,切割机

14、测试--- 电测机,AOI,3DAOI。

一块好的PCB板,与线路板厂的生产设备有很大的关系,特别是一些高难度的板,对设备的要求也就更高了。

ps:部分图片来源于网络,如有侵权,请联系我们删除
