在线测试仪的功能及在电路板维修中的应用

文章来源:NOD作者:龚爱清 查看手机网址
扫一扫!
扫一扫!
人气:5055发布日期:2016-03-22 10:19【

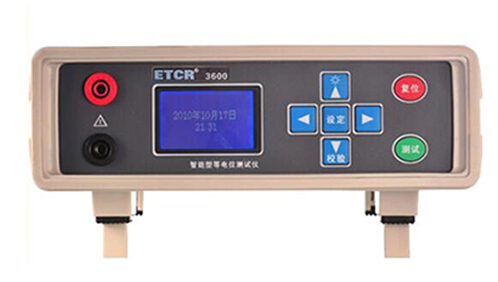

    在线测试仪,顾名思义,就是一款测试和维修PCBA的工具。它可以完成对所有的中小型数字集成电路、存储器还有一些大规模集成电路芯片的在线和离线功能测试。还可以对PCB板上任意一点进行V-I曲线的测试等。

    在线测试仪的主要功能

    1、功能测试

    功能测试简写为ICFT,是在线测试仪利用后驱动原理来驱动电路,最后进行比较分析,得出结果。后驱动原理就是让电路根据测试者的意图变化,强迫其输入端的电平变高或变低,以使被测门与周围电路“隔离”开来,看其输出与输入是否满足规定的逻辑关系,从而完成电路芯片的逻辑功能测试。

    2、曲线测试

曲线测试指的就是VI曲线测试。它可以通过比较形式来判断故障点。先对一块工作正常的PCB板上两个结点进行测试,得到电压(V)——电流(I)关系曲线,并保存测试结果,作为将来比较操作中的标准。当遇到同类型PCB板发生故障时,便可用在线测试仪对该故障板的任意两结点进行VI测试,同时调出正常PCB板相应两结点间的VI曲线进行比较,若比较结果超出了正常范围,则此两结点间应是故障点之一。

    3、存储器测试

    对随机读/写存储器(RAM),采用写入/读出的办法进行测试,即先向存储单元写入一数据,然后再读出,看两者数据是否相同,若不同,则该存储器出现了故障。对只读存储器(ROM),先将其存储单元的内容读出来,存于计算机中。日后同故障电路板上相应存储器中读出的内容相比较,相同则说明没问题。

    4、状态测试

    通过测试器件各管脚的电平状态,并与好的器件进行比较来判别。

    5、自定义测试

    在线测试仪还提供了一个数字电路功能测试平台,用户可自己定义被测器件输入管脚的激励,描述输出对于输入的逻辑关系。若符合逻辑关系,则器件没有问题。

    在线测试仪在维修PCBA板中的应用

    1、维修前的准备工作

    若PCB板上元器件无标号,则应画出PCB元件位置图,并在图上标出编号,测试时,以此标号进行识别。

    建立比较库。这是使用在线测试仪进行PCB板维修前的重要工作。所谓建库,是指通过对正常PCB板的测试,将板上元器件管脚状态、VI曲线波形、只读存储器内的数据等测试结果存档,以便维修时调出与故障板进行比较分析。

    2、维修步骤

    第1步:目视检查。当一块PCB板需要维修时,应问明出现的故障现象,并仔细观察板上是否有烧焦、保险丝熔断、插件松动或连线断开等明显故障。

    第2步:测电源。用万用表检查PCB板上元器件工作电源是否有短路。

    第3步:离线测试。取下板上可插拔器件并进行离线测试。

    第4步:在线测试。对板上其他元器件进行测试,确定故障点。

    第5步:试运行。当故障点确定并排除后,还必须联机试运行,验证故障是否完全排除。若仍不能正常工作,还须按上述步骤重新查找故障。

    第6步:整理记录。在测试过程中(包括建比较库),应边测试边做好记录,特别是有可疑的地方,更应详细记录测试时观察到的现象。最后对记录进行分类整理并保存,以便日后遇到同类型模板或相似故障现象时可作为参考。
    维修中的注意事项

    1、测试前,用万用表检查板上元器件工作电源是否短路,若有,应先排除。

    2、加电测试时,用手摸元器件表面,检查是否有过热元器件,若有,应先排除或将过热器件摘除。

    3、若板上有振荡器,先摘除或将其短路,使其停止工作。防止测试过程中产生脉冲,影响测试结果。

    4、检查电路板上是否有电池供电的存储器,若有,应问清有关人员其内部数据是否有用。若有用,则不可测试,否则可能修改其数据或导致数据丢失。

    5、由于同一型号的元器件其特性多少存在一定差异,在VI曲线比较测试时,同一型号的每块板对应结点曲线也就不尽相同。一般当两曲线差异较大时,才认为该处可能是故障点之一。

    6、VI曲线测试时,其电压——电流曲线通常以板上电源地作为参考点。但一些板上的元器件或接口与电源地之间阻值很大或是断开,这时可自定义一个电路结点作为参考点。

    7、在线功能测试时,出现“有非法电源或地脚”时有两种可能:①测试夹未夹好被测器件,造成接触不良。②该器件确有其他引脚(器件本身工作电源及地脚除外)接电源或地,解决的办法是暂时将这些引脚与电源或地断开,再测试。
