各位看官,都知道线路板上字母代表什么含义吗?

文章来源:PCB信息网作者:龚爱清 查看手机网址
扫一扫!
扫一扫!
人气:8027发布日期:2016-01-12 04:28【

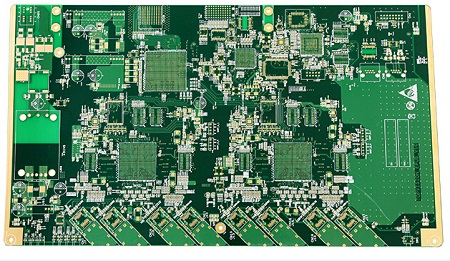

    经常看到线路板上布满了白白的字母符号,你都知道它们代表什么含义吗?

    Rx是电阻,在电路图里有很多电阻,按序号排,R1,R2。。。

    Cx是无极性电容,电源输入端抗干扰电容

    IC集成电路模块

    Ux是IC(集成电路元件)

    Kx是不同厂商的元件库定义不同

    Tx是测试点(工厂测试用)

    Spk1是Speaker(蜂鸣器,喇叭)

    Qx是三极管

    Jx是Jack(比如Audio Jack)

    Y1不同厂商的元件库定义不同

    此外,还有CEx-电解电容,CNx-排容(好几个电容在一起),RNx-排阻,CONx-连接器,Dx-Diode(二极管),Hx-孔,JPx-Jumper,Lx-电感/磁珠,LEDx-发光二极管,Xx-晶振。

    各个厂商都有自己的元件库,画电路图时的元件都从库里抓来的(大厂),对于一些不常见的,比如CON,JP,各个厂商的定义也会有所不同;

    R(电阻)

    FS(保险管)

    RTH(热敏电阻)

    CY(Y电容:高压陶瓷电容,安规)

    CX(X电容:高压薄膜电容,安规)

    D(二极管)

    C(电容)

    Q(晶体管)

    ZD(稳压二极管)

    T(变压器)

    U(IC芯片)

    J(跳线)

    VR(可调电阻)

    W稳压管

    K 开关类

    Y 晶振

    线路板上常常见到R107、C118、Q102、D202等编号,一般情况下,第一个字母标识器件类别,比如R代表电阻器,C代表电容器,D表示二极管、Q表示三级管等;第二个是数字,表示电路功能编号,如“1”表示主板电路,“2”表示电源电路等等,这是由电路设计者自行确定的;第三、四位表示该器件在该电路板上同类器件的序号。

    R117:主板上的电阻,序号为17。

    T101:主板上的变压器。

    SW102:开关

    LED101:发光二极管

    LAMP:(指示)灯

    Q104(E,B,C):晶体三极管,E:发射极,B:基极,C:集电极

    “R117是电阻的话,两端用万用表测的话应该是通的吧”,在线路板上直接测量电阻是不科学的,测量结果会比实际值小,甚至小的多,最好焊出一条引线再作测量。

ps:部分图片来源于网络,如有侵权,请联系我们删除
