电路板厂先给小伙伴们讲面包板与万能板的优缺点对比:





万能板的焊接方法


对于元器件在万能板上的布局,大多数人习惯“顺藤摸瓜”,就是以芯片等关键器件为中心,其他元器件见缝插针的方法。这种方法是边焊接边规划,无序中体现着有序,效率较高。



但由于初学者缺乏经验,所以不太适合用这种方法,初学者可以先在纸上做好初步的布局,然后用铅笔画到洞洞板正面(元件面),继而也可以将走线也规划出来,方便自己焊接。


对于万能板的焊接方法,一般是利用前面提到的细导线进行飞线连接,飞线连接没有太大的技巧,但尽量做到水平和竖直走线,整洁清晰如下图。




常用的飞线连接法


网上还流行一种方法叫锡接走线法,如下图所示,工艺不错,性能也稳定,但比较浪费锡。纯粹的锡接走线难度较高,受到锡丝、个人焊接工艺等各方面的影响。



如果先拉一根细铜丝,再随着细铜丝进行拖焊,则简单许多。洞洞板的焊接方法是很灵活的,因人而异,找到适合自己的方法即可。


锡接走线法




万能板的焊接技巧


很多初学者焊的板子很不稳定,容易短路或断路。除了布局不够合理和焊工不良等因素外,缺乏技巧是造成这些问题的重要原因之一。掌握一些技巧可以使电路反映到实物硬件的复杂程度大大降低,减少飞线的数量,让电路更加稳定。下面就笔者的经验谈谈洞洞板的焊接技巧。



1)初步确定电源、地线的布局

电源贯穿电路始终,合理的电源布局对简化电路起到十分关键的作用。某些洞洞板布置有贯穿整块板子的铜箔,应将其用作电源线和地线;如果无此类铜箔,你也需要对电源线、地线的布局有个初步的规划。



2)善于利用元器件的引脚

洞洞板的焊接需要大量的跨接、跳线等,不要急于剪断元器件多余的引脚,有时候直接跨接到周围待连接的元器件引脚上会事半功倍。另外,本着节约材料的目的,可以把剪断的元器件引脚收集起来作为跳线用材料。


3)善于设置跳线

特别要强调这一点,多设置跳线不仅可以简化连线,而且要美观得多,如下图。





4)善于利用元器件自身的结构

图a是矩阵键盘电路,图b是笔者焊接的矩阵键盘。这是一个利用了元器件自身结构的典型例子:图b中的轻触式按键有4只脚,其中两两相通,我们便可以利用这一特点来简化连线,电气相通的两只脚充当了跳线。读者可以对照图c好好体会一下。


图a




图b


图c




5)善于利用排针

笔者喜欢使用排针,因为排针有许多灵活的用法。比如两块板子相连,就可以用排针和排座,排针既起到了两块板子间的机械连接作用又起到电气连接的作用。这一点借鉴了电脑的板卡连接方法。




6)在需要的时候隔断铜箔

在使用连孔板的时候,为了充分利用空间,必要时可用小刀割断某处铜箔,这样就可以在有限的空间放置更多的元器件。




7)充分利用双面板

双面板比较昂贵,既然选择它就应该充分利用它。双面板的每一个焊盘都可以当作过孔,灵活实现正反面电气连接。




8)充分利用板上的空间

芯片座里面隐藏元件,既美观又能保护元件




软硬结合板厂讲新老手搭建的电路板对比:



入门级的新人搭出来的板是这样的:




老手搭出来的板是这样的:

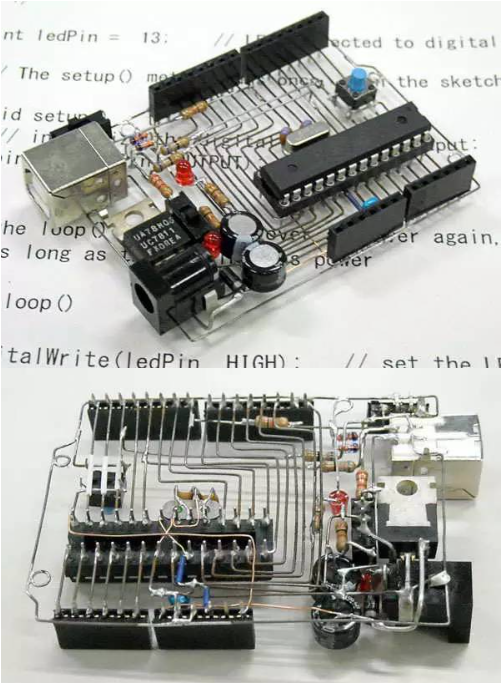

当然还有牛人不用板子也能搭得很漂亮:






还有神人能搭出超级复杂的东西:老外在万能板上用逻辑门搭建出一颗CPU…简直是帅呆了!






下面讲讲万能板搭建电路的基本步骤和方法:


一、准备工作


1)原理图绘制与仿真





要点:

1、电路分块,为布局和焊接提供大致的电路功能划分

2、关键点的参数【每个电路块的输入、输出,特殊点等】为电路调试提供参理论考值




2)准备元器件






要点:

1、核对元件值与标号,不要遗漏

2、元器件、耗材等准备齐全再动手,切忌临时东拉西扯

3、尽可能焊接前将元件测试一遍




3)准备工具






电烙铁必须要选好,建议用恒温焊台




4)安装铜柱


四角安装铜柱(或螺丝)能有效防止焊接面意外短路




二、预布局




1)安排重要元件、接口器件






布局要合理、方便操作、紧凑、便于连线与焊接




2)考虑信号流向


信号在电路板上应尽可能顺序流动,避免交叉




3)记录布局,拆除元件



用铅笔记录关键元件位置、大致布局及信号流向




三、搭建电源部分




1)搭建电源部分




先焊接和调试电源电路,是保证整体正常的第一步


良好的布局才能让走线十分轻松、容易


电源部分必须先调试和测试通过,才能进行后续电路搭建




2)搭建信号处理部分


一般先从信号流的源头部分开始搭建,按照顺序边搭边测



搭完一个电路模块后要立刻进行测试,与仿真或理论值对比



一定要分模块搭建,测试同时进行,切忌一口气全部焊完:




本模块测试完全正确后,再进行相邻模块的搭建和测试工作:

按照类似方法,依次搭建其余电路模块(同时进行测试)




3)完成焊接




检查焊点、对不良焊点修正、润色,整理混乱导线,收尾




4)整体电路测试

功能、指标(如精度等)测试,验证与总体设计目标相符



以上就是PCB厂整理的新手与老手搭PCB电路板区别。
