1.工作原理

电路板的工作原理是利用板基绝缘材料隔离开表面铜箔导电层,使得电流沿着预先设计好的路线在各种元器件中流动完成诸如做功、放大、衰减、调制、解调、编码等功能。

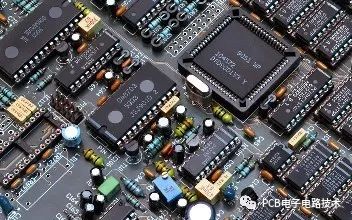

图1 电路板



2.组成

电路板主要由焊盘、过孔、安装孔、导线、元器件、接插件沃特弗电路板之薄膜线路SMT贴片沃特弗电路板之薄膜线路SMT贴片、填充、电气边界等组成,各组成部分的主要功能如下:



焊盘:用于焊接元器件引脚的金属孔。

过孔:有金属过孔 和 非金属过孔,其中金属过孔用于连接各层之间元器件引脚。

安装孔:用于固定电路板。

导线:用于连接元器件引脚的电气网络铜膜。

接插件:用于电路板之间连接的元器件。

填充:用于地线网络的敷铜,可以有效的减小阻抗。

电气边界:用于确定电路板的尺寸,所有电路板上的元器件都不能超过该边界。

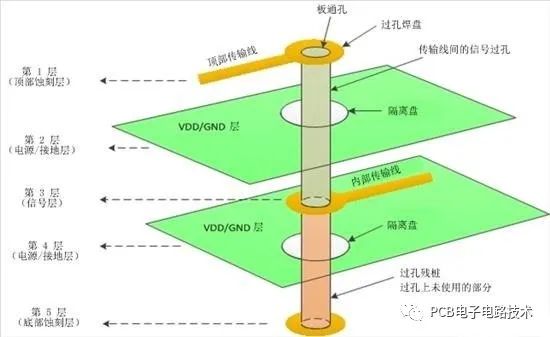

图2 电路板的过孔结构



3.分类

软硬结合板厂讲线路板按层数来分的话分为单面板,双面板,和多层线路板三个大的分类。



多层板:指具有三层以上的导电图形层与其间的绝缘材料以相隔层压而成,且其间导电图形按要求互连的印制板。多层线路板是电子信息技术向高速度、多功能、大容量、小体积、薄型化、轻量化方向发展的产物。



单面板:在最基本的PCB上,零件集中在其中一面,导线则集中在另一面上。因为导线只出现在其中一面,所以就称这种PCB叫作单面线路板。单面板通常制作简单,造价低,但是缺点是无法应用于太复杂的产品上。



双面板:是单面板的延伸,当单层布线不能满足电子产品的需要时,就要使用双面板了。双面都有覆铜有走线,并且可以通过过孔来导通两层之间的线路,使之形成所需要的网络连接。



线路板按特性来分的话分为软板(FPC),硬板(PCB),软硬结合板(FPCB)。

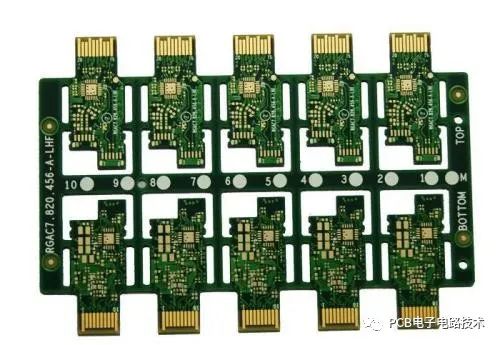

图3 多层电路板



4.工作层面

电路板包括许多类型的工作层面,如信号层、防护层、丝印层、内部层等,各种层面的作用简要介绍如下:



(1)防护层:主要用来确保电路板上不需要镀锡的地方不被镀锡,从而保证电路板运行的可靠性。其中Top Paste和Bottom Paste分别为顶层阻焊层和底层阻焊层;Top Solder和Bottom Solder分别为锡膏防护层和底层锡膏防护层。

(2)信号层:主要用来放置元器件或布线。Protel DXP通常包含30个中间层,即Mid Layer1~Mid Layer30,中间层用来布置信号线,顶层和底层用来放置元器件或敷铜。

(3)丝印层:主要用来在电路板上印上元器件的流水号、生产编号、公司名称等。

(4)内部层:主要用来作为信号布线层,Protel DXP中共包含16个内部层。

(5)其他层:主要包括4种类型的层。

Drill Guide(钻孔方位层):主要用于印刷电路板上钻孔的位置。

Keep-Out Layer(禁止布线层):主要用于绘制电路板的电气边框。

Drill Drawing(钻孔绘图层):主要用于设定钻孔形状。

Multi-Layer(多层):主要用于设置多面层。



图4 电路板工作层面



本文PCB厂介绍了电路板的概念、工作原理、组成、分类以及工作层面。根据电路板的设计不同,价格会因为电路板的材料,电路板的层数,电路板的尺寸,每次生产的数量,生产的工艺,最小的线宽线距,最小的孔径以及孔的数量,特殊工艺等要求来决定。
