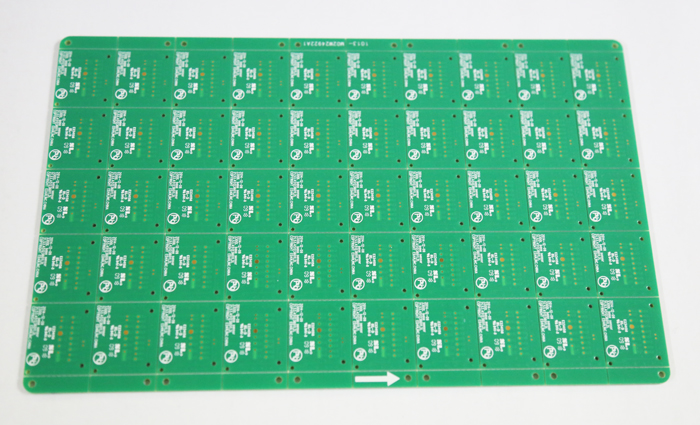

为啥大部分PCB软硬结合板都是绿色的?
关于这个问题(电路板软硬结合板为什么大部分都是绿色的?)的答案,有以下几种说法:
观点1、一般来说整个电子的板级产品都要经过制板以及帖片过程,在制板过程中有几道工序是要经过黄光室的,绿色在黄光室的视觉效果要好一些,但这不是主要的。在SMT焊接的时候,要经过上锡和帖片以及最后的AOI校验,这些过程都学要光学定位校准的,有绿色的底色对仪器的识别效果好一些。
观点2、常见的有红黄绿蓝黑,由于工艺的问题,很多线条的检验还是依赖工人用眼睛看的(当然现在大都使用飞针测试了)。打着强光眼睛不停地看板子,这可是个很累人的工作哦,绿色相对来说最不伤眼睛,所以大都采用绿色。
观点3、蓝色和黑色是因为分别掺了钴和碳,具有一定的导电性,所以有短路的风险。绿色的PCB比较环保,高温环境下使用时不会释放有毒气体。
观点4、大约从07年开始,人们开始注意起PCB板的颜色了,主要是因为华硕、微星这些一线大厂的高端板型都采用了黑色的PCB板色设计,于是人们慢慢地认为PCB颜色是黑色就一定是高端。而在此之后,越来越多的厂商开始采用黑色PCB涂层——可以说是一个莫名其妙的原因造成了如此莫名其妙的现象。从来没有人说过PCB颜色是黑色就代表主板的质量就一定好,这完全是由于一线品牌用黑色来标识产品定位而带来的产品误导。诚然,黑色PCB的确是能够彰显自身的技术实力,因为黑色PCB是最不容易看清走线的,因此无论设计还是售后都会遭受到前所未有的成本压力,而技术实力强的板卡厂商采用黑色PCB色调也并不是因为黑色的就能够提升主板性能,从理性分析的角度也知道单凭颜色也不可能提升板卡的性能。
