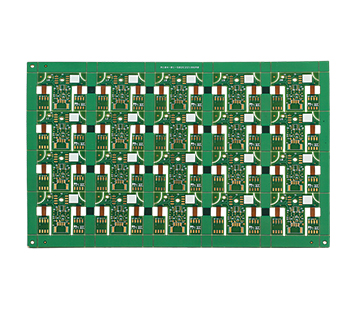

布线（Layout）是PCB设计工程师最基本的工作技能之一。走线的好坏将直接影响到整个系统的性能，大多数高速的设计理论也要最终经过Layout得以实现并验证，由此可见，布线在高速PCB设计中是至关重要的。下面将为大家介绍一个指纹识别软硬结合板 layout工程师该有的职业素养。

1学会设置规则

  其实现在不光高级的PCB设计软件需要设置布线规则，一些简单易用的PCB工具同样可以进行规则设置。把一些容易忽略的问题设置到规则里，让电脑帮助我们检查，尽量避免犯一些低级错误。另外，完善的规则设置能更好的规范后面的工作，板子规模越复杂规则设置的重要性越突出。

2尽可能多地执行DRC

  尽管在PCB软件上运行DRC功能只需花费很短时间，但在更复杂的设计环境中，只要你在设计过程中始终执行检查便可节省大量时间，这是一个值得保持的好习惯。每个布线决定都很关键，通过执行DRC可随时提示你那些最重要的布线。

3画好原理图

  很多工程师都觉得layout工作更重要一些，原理图就是为了生成网表方便PCB做检查用的。其实，在后续电路调试过程中原理图的作用会更大一些。无论是查找问题还是和同事交流，还是原理图更直观更方便。另外养成在原理图中做标注的习惯，把各部分电路在layout的时候要注意到的问题标注在原理图上，对自己或者对别人都是一个很好的提醒。层次化原理图，把不同功能不同模块的电路分成不同的页，这样无论是读图还是以后重复使用都能明显的减少工作量。

4优化PCB布局

  心急的工程师画完原理图，把网表导入PCB后就迫不及待的把器件放好，开始拉线。其实一个好的PCB布局能让你后面的拉线工作变得简单，让你的PCB工作的更好。每一块板子都会有一个信号路径，PCB布局也应该尽量遵循这个信号路径，让信号在板子上可以顺畅的传输，人们都不喜欢走迷宫，信号也一样。如果原理图是按照模块设计的，PCB也一样可以。按照不同的功能模块可以把板子划分为若干区域。模拟数字分开，电源信号分开，发热器件和易感器件分开，体积较大的器件不要太靠近板边，注意射频信号的屏蔽等等……多花一分的时间去优化PCB的布局，就能在拉线的时候节省更多的时间。

5多为别人考虑

  在进行PCB设计的时候，尽量多考虑一些最终使用者的需求。比如，如果设计的是一块开发板，那么在进行PCB设计的时候就要考虑放置更多的丝印信息，这样在使用的时候会更方便，不用来回的查找原理图或者找设计人员支持了。

  如果设计的是一个量产产品，那么就要更多的考虑到生产线上会遇到的问题，同类型的器件尽量方向一致，器件间距是否合适，板子的工艺边宽度等等。这些问题考虑的越早，越不会影响后面的设计，也可以减少后面支持的工作量和改板的次数。看上去开始设计上用的时间增加了，实际上是减少了自己后续的工作量。在板子空间信号允许的情况下，尽量放置更多的测试点，提高板子的可测性，这样在后续调试阶段同样能节省更多的时间，给发现问题提供更多的思路。

6反复和客户沟通确认

  作为一名优秀的PCB layout工程师，要学会和客户有效沟通。Layout中一些重要的问题最好和客户反复沟通确认，比如封装的确认。特别是含有正负极的，三极管，结构连接器的位置，这些将直接影响到后期板卡的安装定位。

7细节决定成败

  PCB设计是一个细致的工作，需要的就是细心和耐心。刚开始做设计的新手经常犯的错误就是一些细节错误。器件管脚弄错了，器件封装用错了，管脚顺序画反了等等，有些可以通过飞线来解决，有些可能就让一块板子直接变成了废品。画封装的时候多检查一遍，投板之前把封装打印出来和实际器件比一下，多看一眼，多检查一遍不是强迫症，只是让这些容易犯的低级错误尽量避免。否则设计的再好看的电路板，上面布满飞线，也就远谈不上优秀了。
