电路板拼板，主要是为了充分利用板材，从而提高生产效率。
比较简单的是，规则板框的拼板。
.jpg)

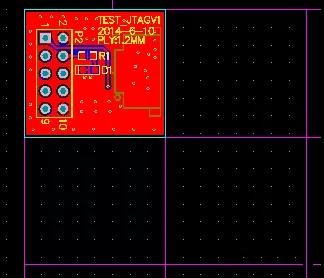

如上图的，板框是正方形，很容易就拼了四块板，其中，只需要有一块板有布线，而其它拼出来的板只要画板框就可以了，这样板厂会处理的啦（最好连元件、线都复制过去，这样不易出错）。
.png)
对于规则板框中的机械一层中的线，就是Vcut刀割下去的，但是0.4mm的板厚，是无法用Vcut刀割的。
如果是不规则的板框呢？
.jpg)

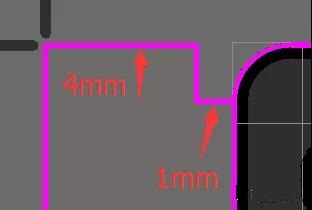

如上图，给倒了圆角的板框增加了工艺边，其中长的线段，一般要求4mm，而短的，则至少要1mm。
.jpg)

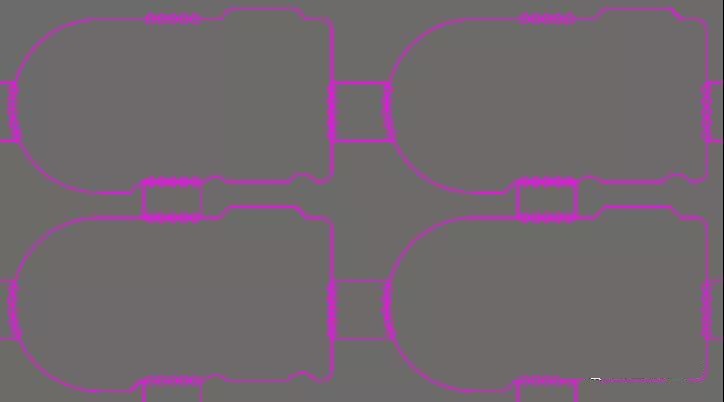

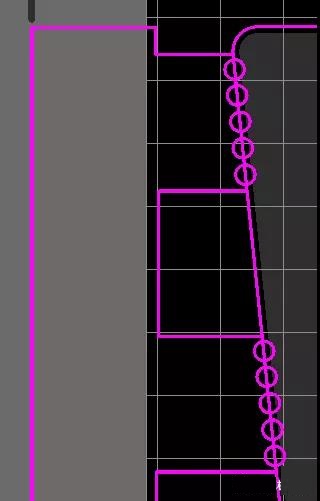

如上图，用邮票孔给不规则的板框增加了工艺边。实物图，如下图所示。
.jpg)
可以明显看出那五个孔，说明贴完片之后，可以用手掰断工艺边。

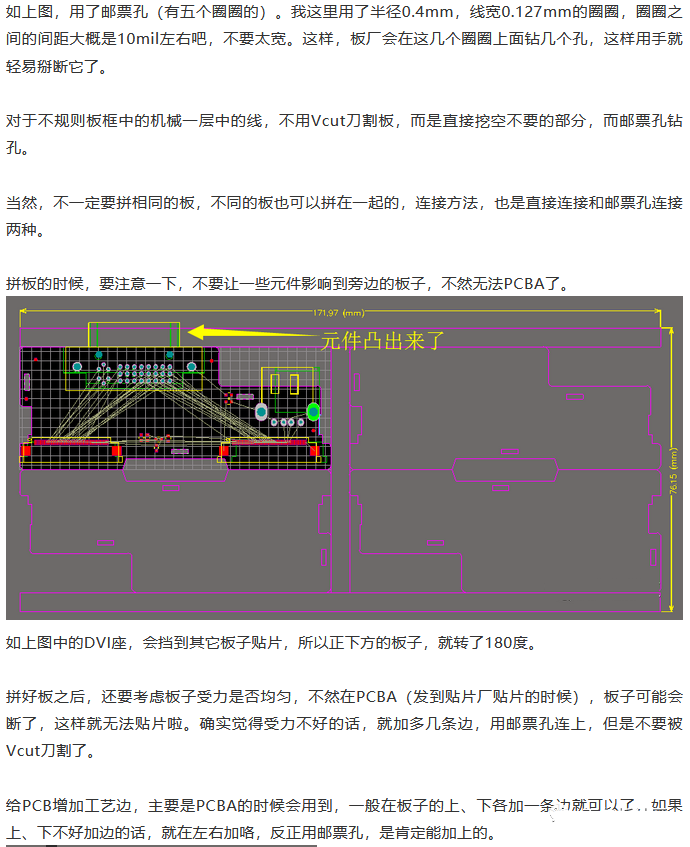

那么究竟要拼多少块电路板，比较好呢？
一般也是尽量拼成正方形，这样既考虑受力又可以充分利用板材，而且板子过长的话，容易翘曲。
在网上打样的话，就拼在100mmX100mm以内，而批量生产的话，就要先咨询好价格，再拼了，不同的板厂的价格可能会不一样，尽量做到以最低的成本，生产出最多的电路板。
除了上述拼板方法以外，还可以用CAM350拼板，CAM350支持basic脚本，很容易就拼好规则的板子。
