通过上边的图片我们看到，在PCB技术没有大规模应用之前，生产这样一台电子设备是多么的麻烦而低效，大量的电子管，需要使用涂有绝缘树脂的导线在器件之间进行人工布线并焊接，这就带来一些问题：

• 人工接线效率低，没办法实现机器化大规模生产

• 人工接线容易出现安装错误，检查困难

• 端子的焊接可靠性低容易松动造成接触不良

为了简化电子机器的制作，减少电子零件间的配线，降低制作成本、提高电子机器的可靠性，人们开始钻研以印刷的方式取代配线的方法，以利用机器实现精密的大规模化生产。

印刷电路板的诞生与发展

1831年法拉第发表电磁感应定律之后，人们就开始研究如何利用电磁原理来实现远距离通信，萨缪尔·摩尔斯1837年发明了电报，贝尔于1876获得了电话的发明专利。到了1904年美国有300万电话需要靠人工电话交换连接。

印刷电路板也是随着电子连接系统发展而来的，以解决电报/电话系统的连接问题。初期，金属条或金属棒用于连接安装在木制底座上的大型电子元件。随着时间的推移，金属条被螺丝端子和可拧入其中的电缆所取代，这样连接更具有灵活性，而木制底座则被金属底板所取代。但是，随着电报/电话业务的发展，电话交换门数越来有多，电话系统相关的电子操作也越来越复杂，这就需要更小、更紧凑的设计。

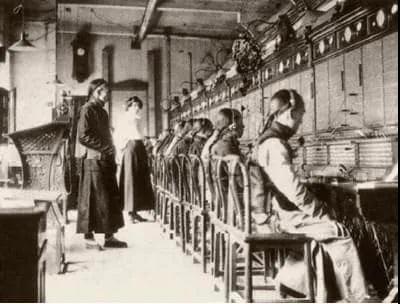

图为1907年的汉口路14号英商华洋德律风公司的人工电话交换所

印刷电路板的摇篮期

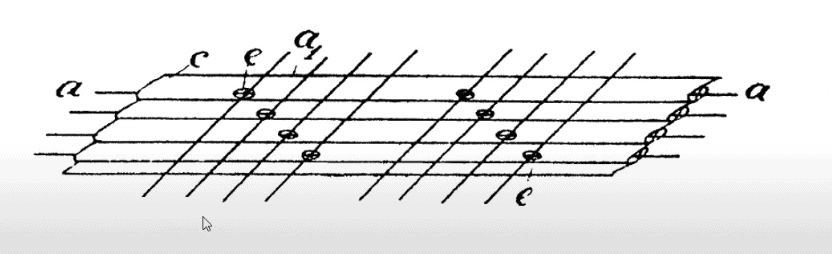

与PCB有关的发明专利最早的时间节点应该在1903年，当时一位名叫阿尔伯特·汉森（Albert Hanson）的德国著名发明家申请了一项英国专利，他首创利用“线路”的观念应用于电话交换机系统，利用金属箔切割成线路导体，然后线路导体上下面都粘上石蜡纸，在线路交点上设置导通孔实现不同层间的电气互联。这与我们现代的PCB制造方法有明显的区别，因为当时苯酚树脂还未发明，而化学蚀刻技术也还未成熟，阿尔伯特·汉森发明的方法可以说是现代PCB制造的雏形吧。

1907年，出生于比利时的美国化学家利奥·亨德里克·贝克兰（Leo Hendrik Baekeland，1863年－1944年）改进了酚醛树脂的生产技术，将树脂实用化、工业化。这也为印制电路板的问世与发展，创造了必要的条件。

1920年代–早期的PCB板材几乎无所不包，从电木（就是上边说的酚醛树脂，俗称电木）和松石到普通的旧薄木板。可以在材料上钻一些孔，然后将扁铜丝铆接到该材料上。外形看起来可能不是很美观，但是后来的印刷电路板的理念就从这里诞生。当时，这些电路板主要用于收音机和留声机。

印刷电路板的发明

还记得上边提到的赫兹吗，1887年赫兹通过实验证实了麦克斯韦关于电磁波的预测之后，到了1920年代，无线电已经引起了全世界的关注，而且电子管技术已经相当成熟，成熟到可以开始无线电广播的程度了，广播收音机将很快被引入到每个家庭，如何快速制造收音机，也在促进着线路板相关技术的演进。

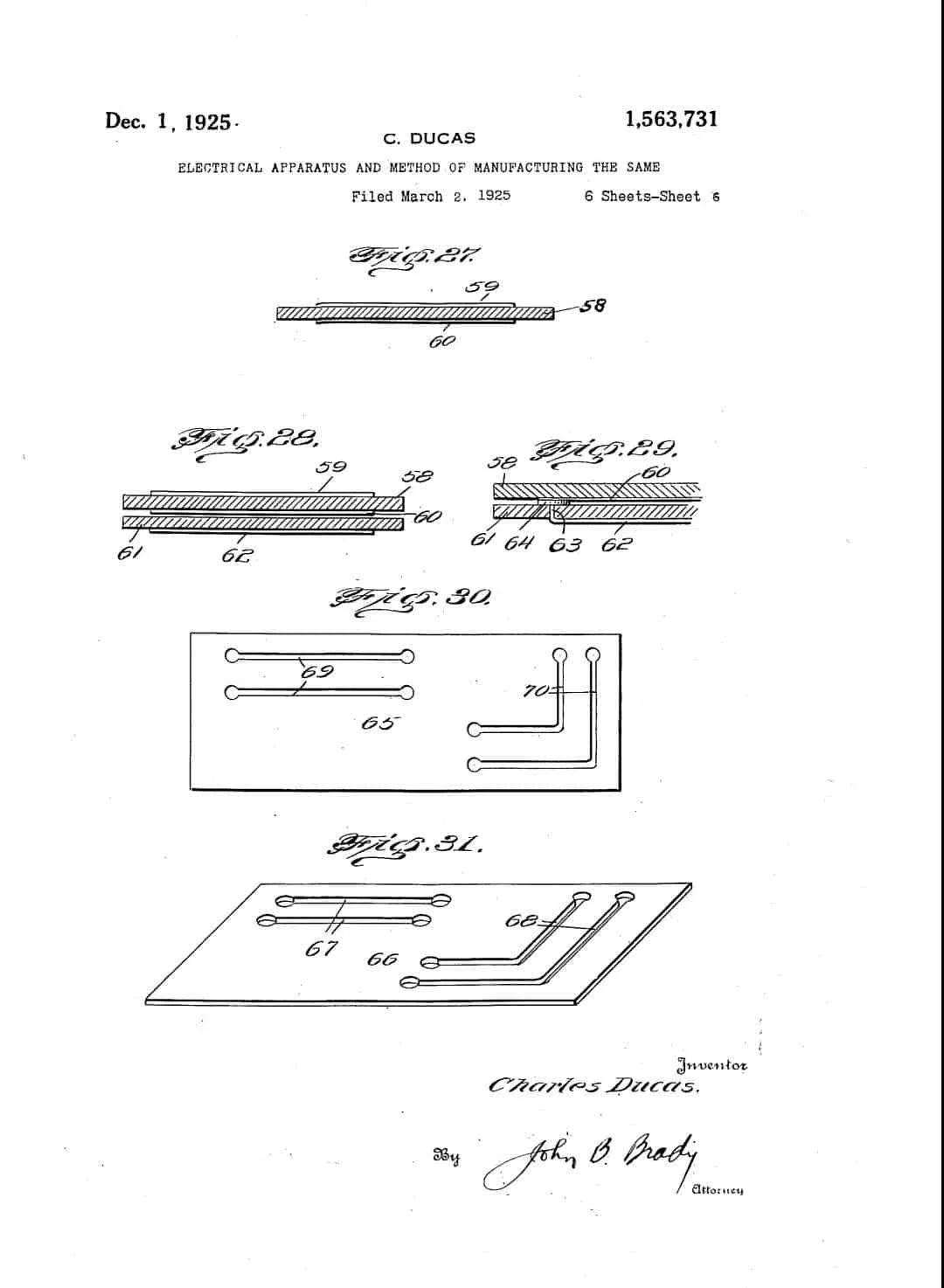

1925年，美国的 Charles Ducas 在绝缘的基板上印刷出线路图案，再以电镀的方式，成功建立导体作配线。这时，“PCB”这个名词就诞生了。这种方法使得制造电器变得容易。
