PCB厂各个状态下的板子要如何称呼?

2018-09-15 11:59

  有金手指的板子一般都如何称呼?有开V槽的板子又如何称呼?为何有些PCB要成型加工,如V-cut、斜边等等,而有些又不用呢?一般要成型的PCB如何统称,而不用的PCB区域又是如何称呼?

  其实PCB厂的电路板并没有这种分类方式,若电路板有金手指,则或许可以称它为端子板。因为金手指是端子的一种,因此凡是需要插接的电路板,都会做上金手指结构,例如:适配卡、记忆模组、基地台模块板等,都有类似设计。但是,他们并不见得会有统一名称。 至于有V槽的板子,主要目的是为在组装后便于折断所设置的结构,因此多片排板或单片排板都有可能含有V槽结构,其中尤其是以连片出货的产品较多见。这种结构在许多不同电路板产品上都有,因此也没有什么统一的名称。


V-cut的用法已如前述,斜边一般会用在适配卡类产品,以方便接口卡成品安装插拔避免损伤。如果是单片生产板只有一片成品产出,多数只需要成形,并不会作更多加工。

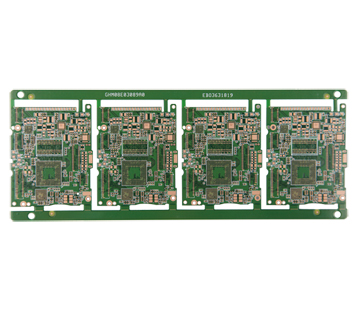

  在制造生产中的电路板形式,统称为Working Panel,指的是工作尺寸板。切割时称为De-panel,指的是将大片分割成组装尺寸,也有人称这种动作叫Sizing。而产出组装板被称为Sub-panel,指的是次级尺寸板。如果还有更小的单元在次级板上,就被称为Sub-pieces,指的是小片的意思。

  这方面只是较模糊的描述,尚无硬性规定的统一名称。至于上述所说不用的PCB区域,一般的称呼把有用的区域叫做Working Area,而将不用的区域叫做Scrap Area。以上仅供参考。
