在PCBLayout的时候经常听到别人说开窗，什么是开窗，开窗有什么用？今天就来看一下PCB开窗。
PCB上的导线都是盖油的，可以防止短路，对器件造成伤害。所谓开窗就是去掉导线上的油漆层，让导线裸露可以上锡。

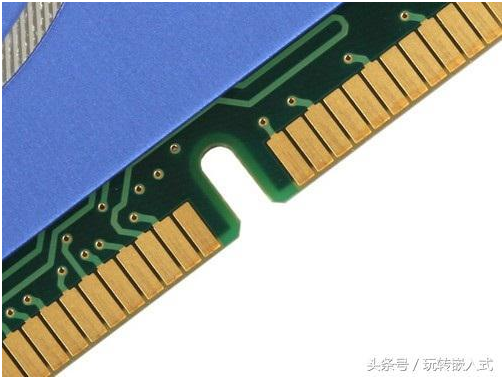

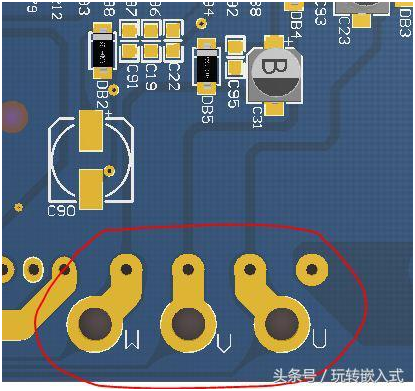

如上图所示，就是开过窗的。PCB开窗并不少见，最常见的可能就是内存条了，拆过电脑的同学都知道内存条有一边金手指，如下图所示：
这里的金手指就是开窗，即插即用。
开窗还有一个很常见功能，就是后期烫锡增加铜箔厚度，方便过大电流，这在电源板和电机控制板中比较常见。
那PCB开窗如何实现呢？

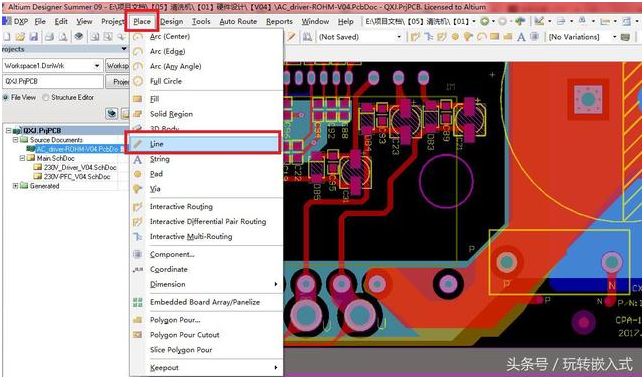

以Altium Designer 09为例，如果要在Top Layer层开窗，只需要在Top Solder层上放置和导线相同的Line就可以了。同样，如果在Bottom Layer开窗，只需要在Bottom Layer放置Line就可以了。
