几种典型的软硬结合板及其应用领域
今天为大家分享几组软硬结合板产品及其应用领域:

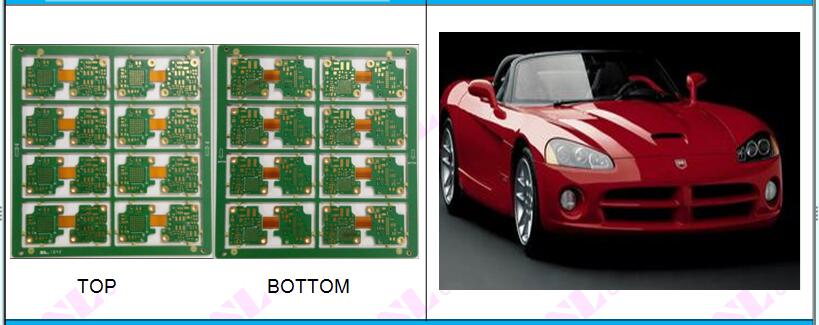

1.软硬结合板产品结构:3层(1+2) 软硬结合板

应用领域:电脑主机设备
产品特点:
软硬结合:双面FPC + 单面PCB结合
线宽线距: 0.15/0.1mm, 公差±0.02mm
成型:盲锣揭盖+激光切软板外形(总厚度1.6mm,V-CUT余厚0.35-0.5mm)
2.软硬结合板产品结构:指纹四层(1+2+1) 软硬结合板

产品特点:
软硬结合:单面PCB + 双面分层FPC + 单面PCB
线宽线距: 0.06/0.07mm 公差±0.015mm
成型:软板激光+硬板模冲(PCB区域总厚度:0.4+0.05/-0.01mm)
3.软硬结合板产品结构:6层(2+2+2) 软硬结合板

产品特点:
软硬结合:双面PCB + 双面FPC + 双面PCB结合
成品硬板厚度:1.6±0.16mm ; FPC软板厚度0.2±0.05mm
线宽线距: 0.10/0.09mm ,公差±0.03mm
ps:部分图片来源于网络,如有侵权,请联系我们删除
