汽车天线PCB厂讲汽车头顶的天线有什么用?
汽车天线PCB厂讲在好多的车上看到有类似天线的东西,不知道那个的用途是什么,是用来避雷的么?还是打电话时接收信号的?

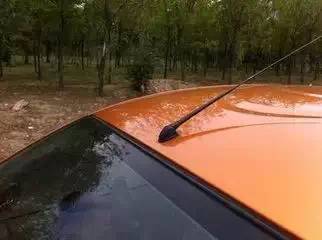

不知道大家有没有注意以前的车上总会有个天线,现在的车顶上就会有个鱼鳍或者天线一样的东西。你们知道这个是干什么用的么?难道是装饰?还是听收音机用到?

PCB厂讲仔细说起来种类就很多了,针对汽车上的主要说一下比较常见的两种。
1、如果是车子自带的天线的话,有可能是FM的天线,用来接收信号,一般车上都会有FM收音机使用天线来接受信号,有的车上将天线隐藏在了前挡风玻璃上,但效果是一样的。
2、还有后安装的天线,这种情况分为两类,一种只是简单地天线没有任何作用只是用来美化车型,使之更美观;还有一种就是无线电台的增强天线,有许多无线电的喜爱这喜欢安装这一类,一般都安装在尾箱和掀背门上。
3、还有用作特殊用途的天线,例如警车上的天线,还有高级汽车上的天线用途都不一样,宝马汽车上安装的天线具有空气扰流的空气动力学作用。

为什么我感觉汽车天线有没有都一样?
这种主要说的是汽车的外置天线,即收音机天线。如果你到了比较偏远的信号不太稳定的地方,接受效果就不那么明显了,此时外置天线就能起到加强信号的作用。

电路板厂讲除了接收信号,汽车天线还是一个静电释放器,主要是将汽车外壳积聚的静电释放出来,保护乘客安全以及车身电路。在一些高端车上,汽车天线还具有扰流的作用。有的还是车载电话的天线,能够很好的增强信号强度。所以说这个天线是必不可少的哟。
ps:部分图片来源于网络,如有侵权,请联系我们删除
