指纹识别软硬结合板厂讲：智能门锁是怎样辨别指纹的

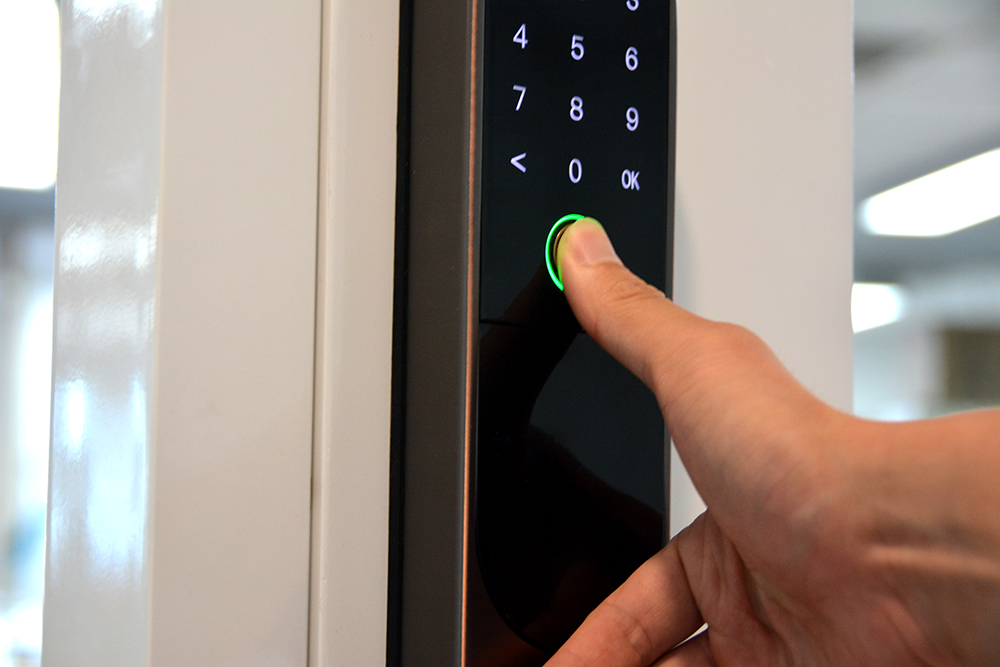

智能门锁是一种集成了先进技术的门锁，它可以通过多种方式识别用户身份，其中最为常见的就是指纹识别技术。那么，智能门锁是如何辨别指纹的呢？
.jpg)
由指纹识别软硬结合板厂为大家讲解，智能门锁的指纹识别系统一般由两个主要部分组成：指纹传感器和指纹识别
智能门锁是一种集成了先进技术的门锁，它可以通过多种方式识别用户身份，其中最为常见的就是指纹识别技术。那么，软硬结合板厂问大家智能门锁是如何辨别指纹的呢？
智能门锁的指纹识别系统一般由两个主要部分组成：指纹传感器和指纹识别算法。指纹传感器是感知用户指纹的硬件设备，而指纹识别算法则是用于处理指纹数据的软件程序。
在用户使用指纹开启门锁时，智能门锁的指纹传感器会通过光学或者电容方式采集用户的指纹图像。光学指纹传感器通过光源和 CCD 摄像头采集指纹图像，而电容指纹传感器则通过微小电流的变化来采集指纹图像。无论采用哪种方式，指纹传感器都会将采集到的指纹图像转换为数字信号并传输给指纹识别算法处理。
指纹识别算法是智能门锁的核心部分，它用于对接收到的指纹图像进行数据处理和匹配。智能门锁的指纹识别算法通常分为两个步骤：特征提取和匹配。在特征提取中，算法会对指纹图像进行处理，提取出指纹的关键特征点，例如指纹的芽岗纹和副芽岗纹等。在匹配阶段，算法会将提取出来的指纹特征点与已经存储的指纹模板进行比对，从而判断用户的身份是否匹配。
为了提高指纹识别技术的准确性和稳定性，智能门锁通常会采用多种技术手段进行优化。例如，在指纹图像采集时，智能门锁会对采集环境进行优化，通过增加光源或者减少背景噪声等方式来提高指纹图像的清晰度。在指纹识别算法中，智能门锁会使用多种特征点提取和匹配算法，并结合机器学习和人工智能技术来提高识别准确度。
综上所述，智能门锁使用指纹识别技术来辨别用户身份。指纹传感器通过光学或电容方式采集指纹图像，并将其转化为数字信号传输给指纹识别算法进行处理。指纹识别算法通过特征提取和匹配等多种手段来判断用户身份是否匹配，从而实现安全开锁的功能。
以上就是PCB厂小编为大家整理的资料，相信大家看了之后一定会有所了解。
