详细分析2019年电路板厂即PCB产业会有什么变化?
在2018年,不少新技术产品的表现相对优异,尤其软板、软硬结合板、类载板(SLP)等新技术的成长力道相对强劲,在新应用的导入上明显有所进展,在这方面有所布局的电路板厂商,多半在今年仍保持不错的营运成果。
从应用领域来看,服务器、网通产品可以说是今年的隐形冠军,不少过去投入PC、NB的硬板厂这几年积极转型,终于迎来服务器和网通产品需求加温的机会,且随着数据中心需求持续上升、5G规格即将进入商转阶段等情况来看,这两项应用在2019年还有机会继续成长。
然而,2019年对PCB产业来说可能不会像过去两年顺遂,除了全球政经大环境都充满不确定性之外,手机应用成长明显停滞不前、5G商机爆发时机仍不明确、车用电子新应用普及速度放缓等因素,使得各家厂商对于明年的看法都明显趋向保守,经营必须步步为营小心为上。
2018延续前年成长 新技术开花结果

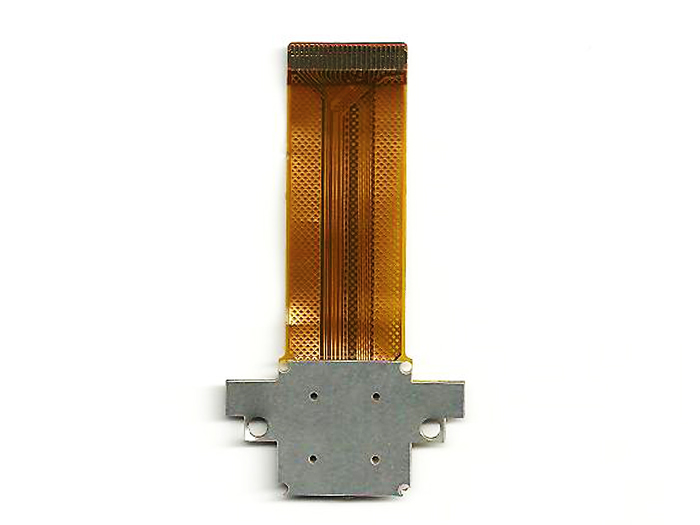

软硬结合板是另一个未来值得期待的产品,作为一个兼具可挠性及可靠性的技术,现在最大的应用是在相机模块、电源模块等行动装置的个别应用上,另外像AirPods、车用雷达也都已经导入软硬结合板的技术,发展性相当多元。
从应用来看,除了一向表现优异的手机、消费性电子产品领域,在数据中心和高频高速传输需求大幅增加之下,今年服务器和网通产品异军突起,过去以NB为主力应用的PCB厂,都在这块业务上取得明显的营收成长。
过去以NB为主的硬板厂商,由于生产的管理细节相近,确实比较容易转型去做服务器产品,而且服务器的需求确实有机会在2019年持续成长,与消费性电子产品相比,未来前景相对明确许多。
另外一项受到关注的就是车用电子,虽然如ADAS、电动车等新技术,过去几年成长速度非常快,PCB业者也确实感受到需求的提升,尤其雷达相关产品的成长相对明显,但是这些新应用目前多半还没办法普及到中阶甚至以下的车款,市场扩展开始陷入瓶颈。
大环境局势难料 PCB产业看法保守
对于2019年,PCB业界相对于过去几个月的乐观态度,现在看法显得保守许多,大环境都充满不确定性的诡谲局势自然是其中关键。对PCB业者来说,关税并不是真正值得担心的部分,转移产能也不会在PCB业者的考量之内,贸易战是否会对全球经济带来冲击,使得经济面转弱,才是真正会影响PCB产业的关键。
倘若往最坏方向发展,华为也遭受禁运制裁,将会打击国内的5G基础建设进度,进而让全球5G应用商机应用时程持续往后拖延。这类长远的后续效应将会使PCB产业对前景抱持保守看法。
除了大环境不确定因素偏多,手机市场的成长停滞也是一大问题,尤其苹果2018年新机销售表现明显出现疲态,在延后出货时程的情况下,手机软板厂11月的营收普遍已经受到一定程度的冲击,以往软板旺季多半能延续到11月,但2018年已提早出现停滞或衰退的现象。
在需求成长不明确,以及前几年产能投资已经相当充足的情况下,PCB业界对于明年的扩产计划也变得比较消极,部分大厂就已经表示明年不会有大规模的产能扩充,甚至强调明年只会增加生产的层数,总产量不会有太多变化。
不过国内大力投资急起直追的情况也值得关注,由于资本充足,领先集团这两年在5G相关技术的进步显而易见,如深南电路和沪士电子都已经准备提供5G基础建设用的板材,随时都可以出货。
除了技术上要持续进步,企业管理也是PCB厂能否长久经营的关键。无论市场大环境如何变化、科技如何演进、产能设置于何处,生产效率的优化与产品良率的提升永远是最根本的议题。
毕竟PCB做为电子产品之母,只要电子业持续发展,商机永远都存在,撑得过低谷也就迎得来高峰,无论2019年产业会有什么变化,管理基本功的落实都会是PCB产业持续关注的课题。
