PCB厂带你展望PCB行业的发展
PCB是一种线路印刷技术生产出来的基板,用来承载各种电子元器件,从而组合实现电路功能,被称为“电子产品之母”,广泛应用于通讯电子、消费电子、计算机、汽车电子、工业控制、医疗器械、国防及航空航天等领域,是现代电子信息产品中不可或缺的电子元器件。
近年来,AI产业链浪潮不断推进,极大促进了PCB行业的发展,尤其是近期科技巨头掀起的数据中心建设浪潮,PCB行业景气度有望进一步提升。招商证券表示,服务器将是PCB增长最快的应用领域;,AI、汽车电子、通信领域快速发展,PCB覆铜板、PCB铜箔行业需求或迎来拐点;财信证券指出,行业正温和复苏,建议关注PCB中具有更高增速及壁垒的细分领域。
一、技术创新引领潮流
更高密度互连(HDI)技术进阶
随着电子产品持续向小型化、多功能化迈进,对 PCB 线路密度的要求堪称苛刻。未来,HDI 技术将突破现有瓶颈,实现更精细的微盲孔、埋孔加工,线宽与线间距有望压缩至纳米级别。这不仅能满足 5G 手机、可穿戴设备等产品内部复杂电路的集成需求,还将大幅提升信号传输速度与质量,为高速数字通信时代筑牢根基。
先进材料革新
电路板从基板材料到表面处理材料,全方位的创新正在展开。新型的高频、高速基板材料将具备更低的介电常数与损耗因数,适配毫米波频段 5G 通信、卫星通信等领域。同时,环保型、可降解材料逐渐崭露头角,在应对全球环保呼声的同时,为 PCB 行业可持续发展开辟新路。
二、应用领域拓展
汽车电子成为增长引擎
电动汽车的爆发式增长无疑是 PCB 行业的强劲东风。从动力系统的电池管理模块、电机驱动控制板,到智能座舱的信息娱乐系统、自动驾驶感知与决策 PCB,汽车正从机械载具向智能移动终端华丽转变。PCB 厂需紧跟汽车电子严苛的可靠性、安全性标准,研发适配高温、高震动、高电磁干扰环境的专用 PCB 产品。
物联网(IoT)开辟新蓝海
海量的 IoT 设备 —— 智能家居、工业传感器、医疗监测贴片等,犹如繁星散布于生活各处。这些设备对 PCB 的需求呈现小批量、多样化、低成本特点。PCB 厂将借助柔性制造、智能制造技术,实现快速定制化生产,以高性价比的 PCB 产品为 IoT 生态繁荣赋能。
三、智能制造转型
生产自动化升级

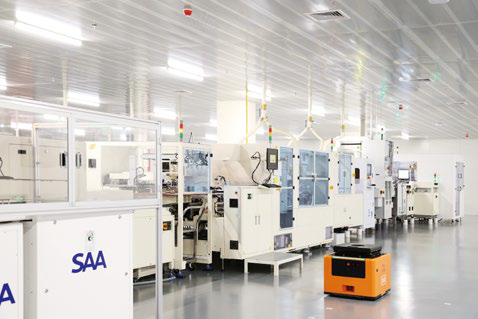

PCB厂 生产车间,机器人手臂将精准操控精密设备,自动完成线路印刷、蚀刻、钻孔、贴片等复杂工序。自动化生产线不仅能将生产效率提升数倍,还能极大减少人为操作误差,确保产品质量一致性,降低生产成本,使 PCB 厂在全球竞争中脱颖而出。
大数据与智能决策
借助物联网技术,生产过程中的每一个参数、每一块 PCB 的质量数据都将实时采集、上传至云端。通过大数据分析与人工智能算法,PCB 厂能够提前预测设备故障、优化生产工艺参数、精准管控产品质量,实现从传统制造向智能智慧制造的飞跃。
