HDI厂一张图告诉你什么是智能工厂！
据HDI厂了解，智慧工厂是现代工厂信息化发展的新阶段，是在数字化工厂的基础上，利用物联网的技术和设备监控技术加强信息管理和服务；清楚掌握产销流程、提高生产过程的可控性、减少生产线上人工的干预、即时正确地采集生产线数据，以及合理的生产计画编排与生产进度。并加上绿色智能的手段和智能系统等新兴技术于一体，构建一个高效节能的、绿色环保的、环境舒适的人性化工厂。是IBM“智慧地球”理念在制造业的实际应用的结果。

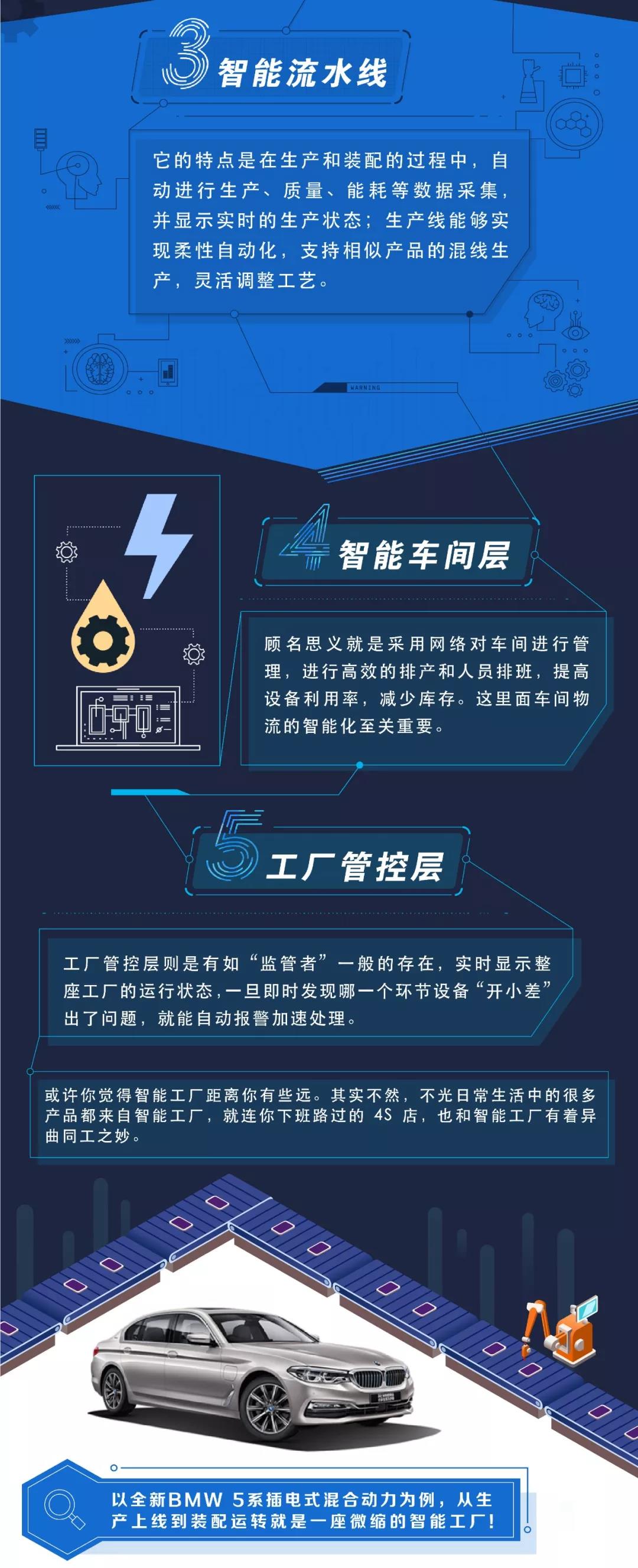

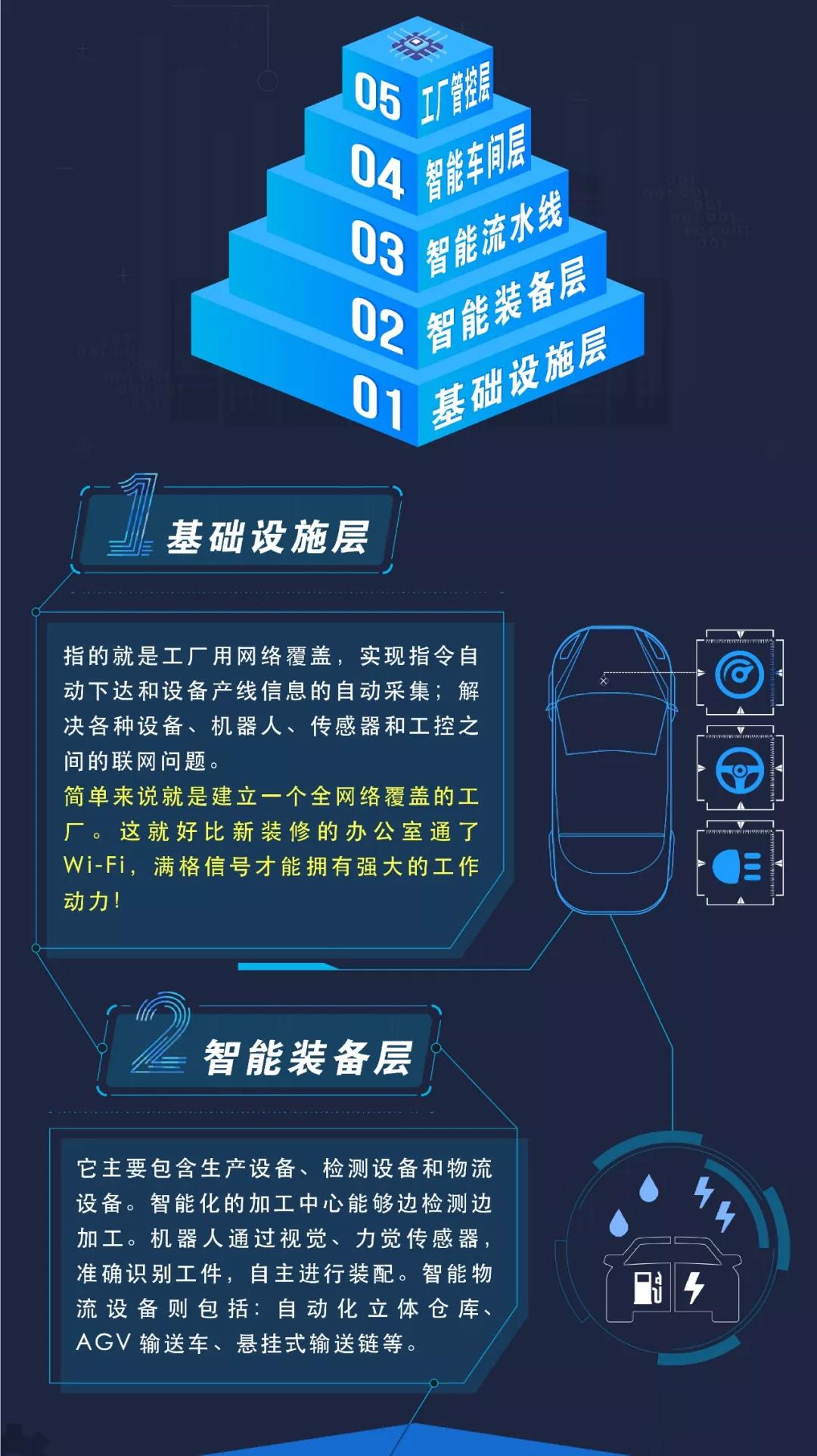

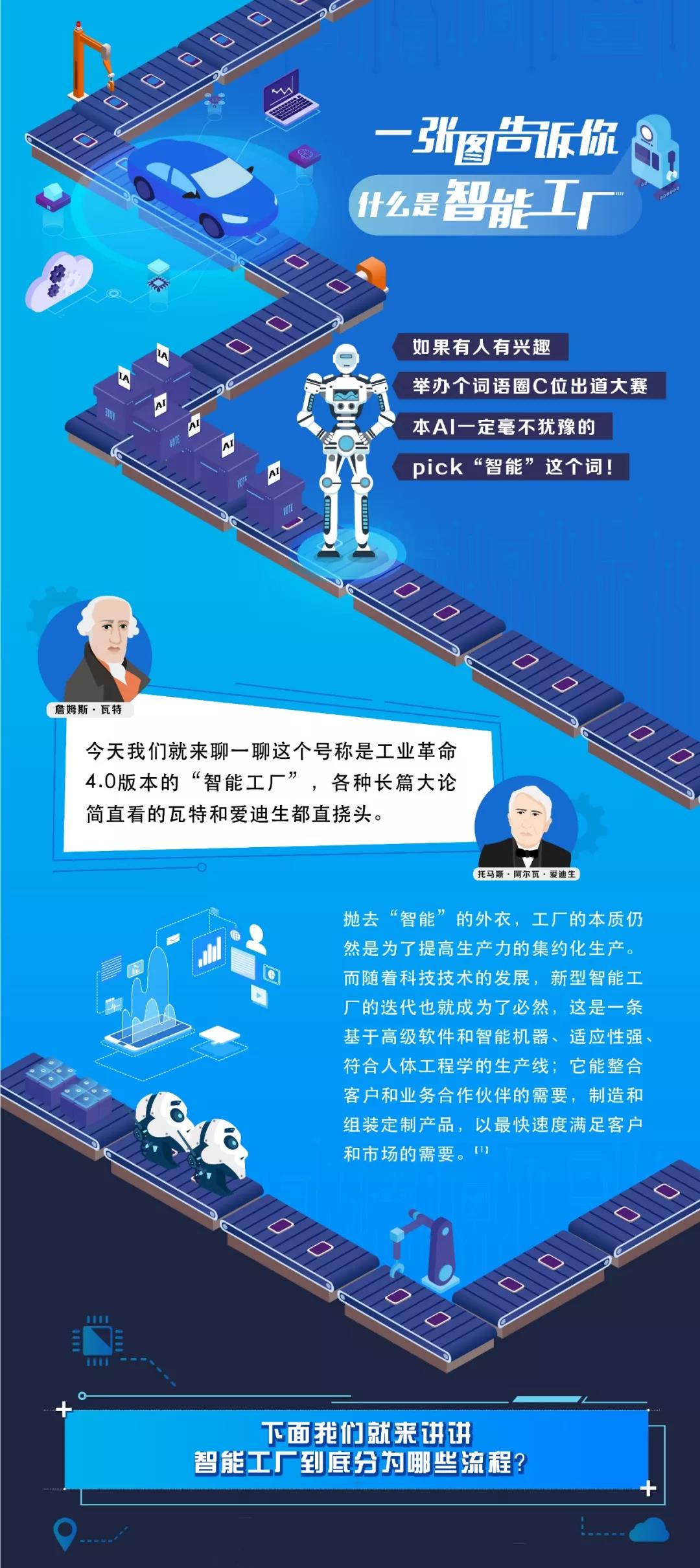

话不多说，HDI厂直接上图！
.jpg)
.jpg)
.jpg)
ps:部分图片来源于网络，如有侵权，请联系我们删除
